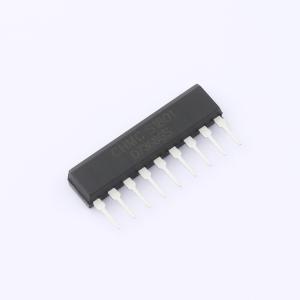

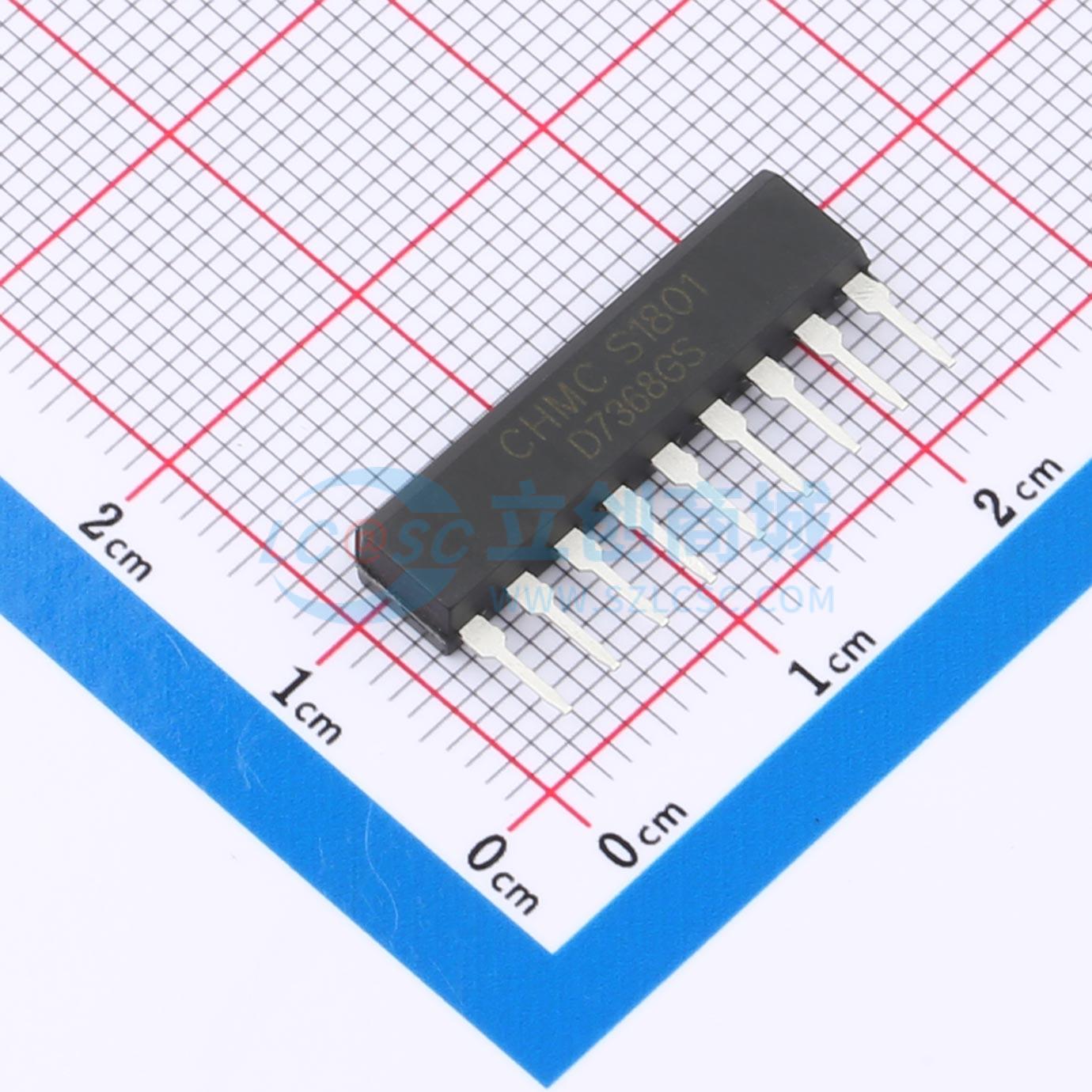

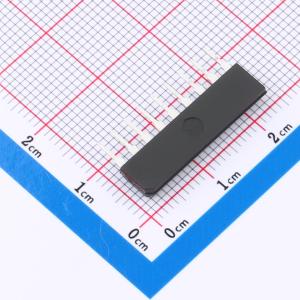

D7368GS
适用于便携式立体声收录机的低功耗高增益音频功率放大器，采用SIP9封装，外围元件少
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- D7368GS 是专为便携式立体声收录机而设计的音频功率放大器集成 电路。
- 品牌名称
- Silicore(芯谷)
- 商品型号
- D7368GS
- 商品编号
- C49196605
- 商品封装
- SIP-9
- 包装方式
- 管装
- 商品毛重
- 1.585克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 720mWx1@4Ω | |
| 总谐波失真+噪声(THD+N) | 0.3% | |
| 静态电流(Iq) | 6.6mA | |
| 信噪比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 25dB | |
| 效率 | - | |
| 输入通道数 | 1个单端输入 | |
| 功能特性 | - | |
| 工作电压 | 2V~10V | |
| 工作温度 | -25℃~+75℃ |
商品概述
D7368GS 是一款专为便携式立体声收录机设计的音频功率放大器集成电路。它采用 SIP9 封装形式。
商品特性
- 低静态功耗：Icco = 6.6mA（典型值）（Vcc = 6V）
- 高电压增益：40dB（典型值）
- 宽工作电源电压范围：Vcc = 2~10V
- 外围元件使用少（仅需三个电容）
- 输出功耗：Vcc = 6V，RL = 4Ω，THD = 10% 时，POUT = 720mW
