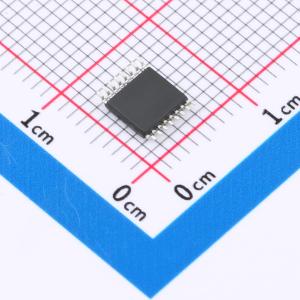

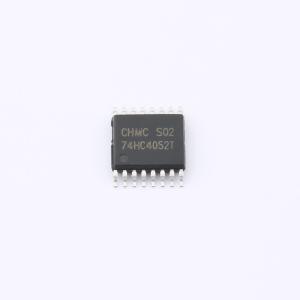

74HC4052T
双路4通道模拟多路复用器/解复用器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74HC4052是具有公共选择逻辑的双4通道模拟多路复用器/解复用器。每个多路复用器有四个独立输入/输出（nY0到nY3）和一个公共输入/输出（nZ）。
- 品牌名称
- Silicore(芯谷)
- 商品型号
- 74HC4052T
- 商品编号
- C49196604
- 商品封装
- TSSOP-16
- 包装方式
- 管装
- 商品毛重
- 0.385克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 双电源 | |
| 工作电压 | 2V~10V | |
| 输入数/输出数 | 2/8 | |
| 灌电流(IOL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 4ns@9.0V,50pF | |
| 静态电流(Iq) | 8uA | |
| 功能特性 | 电平转换；先断后合功能；输出使能高阻 |
商品概述
74HC4052是一款具有公共选择逻辑的双4通道模拟多路复用器/解复用器。每个复用器具有四个独立的输入/输出端（nY0至nY3）和一个公共输入/输出端（nZ）。公共通道选择逻辑包括两个数字选择输入端（S0和S1）以及一个低电平有效的使能输入端（E）。当E为低电平时，S0和S1选择四个开关中的一个导通（低阻抗导通状态）。当E为高电平时，所有开关均处于高阻抗关断状态，与S0和S1的状态无关。VCC和GND是为数字控制输入端（S0、S1和E）供电的电源引脚。模拟输入/输出端（nY0至nY3以及nZ）的电压可在正极限VCC与负极限VEE之间摆动。VCC - VEE不得超过10.0V。若用作数字多路复用器/解复用器，VEE需连接至GND（通常为地）。
商品特性
- 宽模拟输入电压范围：±5V。
- 低导通电阻：典型值为80Ω（VCC - VEE = 4.5V时）；70Ω（VCC - VEE = 6.0V时）；60Ω（VCC - VEE = 9.0V时）。
- 逻辑电平转换：可实现5V逻辑与±5V模拟信号之间的通信。
- 内置典型的“先断后通”机制。
- 输出能力：非标准。
- 电流消耗类别：中规模集成电路。
应用领域
- 模拟多路复用与解复用
- 数字多路复用与解复用
- 信号选通
