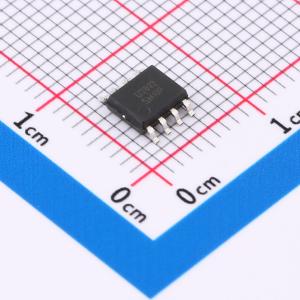

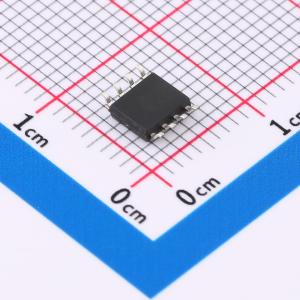

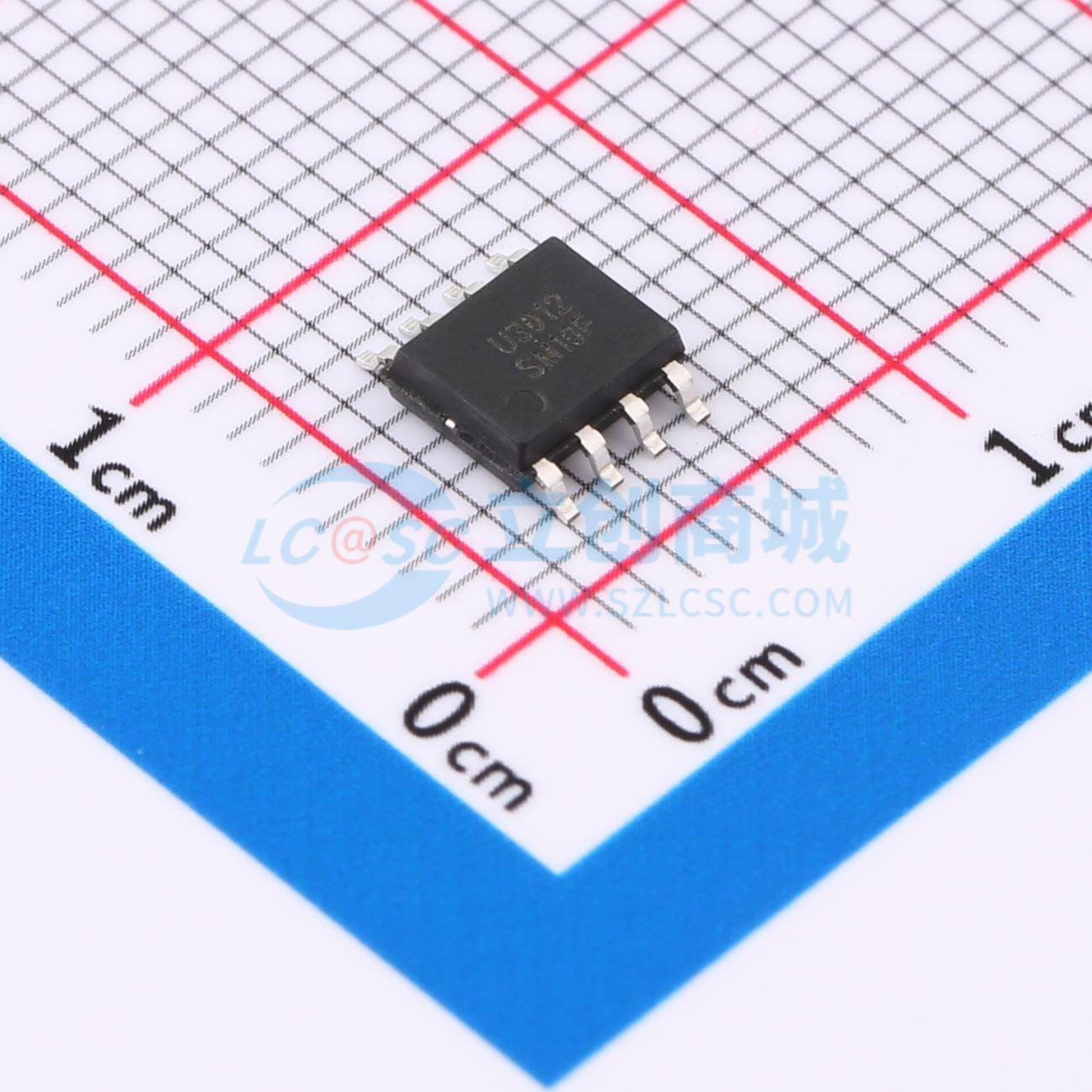

U3012F
200V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- U3012 是一款高性能、高精度和低成本 PWM 电源开关电路，适用于 非隔离降压型和反激式应用场合。
- 品牌名称
- Silicore(芯谷)
- 商品型号
- U3012F
- 商品编号
- C49196401
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.43克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 12.5V | |
| 开关频率 | 27kHz~33kHz | |
| 输出电流 | 1A | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 50% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 200V | |
| 拓扑结构 | 降压式；反激式 | |
| 功能特性 | 前沿消隐；EMI优化(抖频模式)；欠压锁定；轻载高效模式；过压保护(OVP)；软启动；过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | 12V | |
| 反馈方式 | - |
商品概述
U3012是一款适用于非隔离降压型和反激式应用的高性能、高精度、低成本PWM电源开关电路。它集成了专用电流模式PWM控制器、高压功率MOSFET和误差放大器，采用SOP8或DIP8封装。该芯片经过优化，具有良好的过冲抑制和动态响应，同时具备低成本和外接元件数量少的优势。通过内部精密电阻分压和误差放大器的精确参考电压，可在全电压交流输入范围内将输出电压稳定在12V。为提高效率，芯片采用了降频和突发模式控制的振荡器，并结合频率抖动技术与软驱动设计，以实现良好的EMI性能。U3012内置上电软启动控制以及多种带自动重启的保护功能，包括逐周期限流、过载保护、输出短路保护、片上过温保护、VDD过压保护和欠压锁定。
商品特性
- 降压应用，成本低且外接元件数量少
- 电流模式控制，具有良好的动态响应
- 采用降频和突发模式控制的固定最大开关频率振荡器以提高效率
- 采用频率抖动技术以改善EMI性能
- 内置开机软启动功能
- 内置前沿消隐电路
- 具备逐周期限流功能
- 提供过载保护
- 提供输出短路保护
- 具有迟滞功能的VDD欠压锁定
- 提供过温保护和VDD过压保护
应用领域
- 低功耗AC/DC离线开关电源
- 电器
- 替换线性稳压器或RCC变换器
