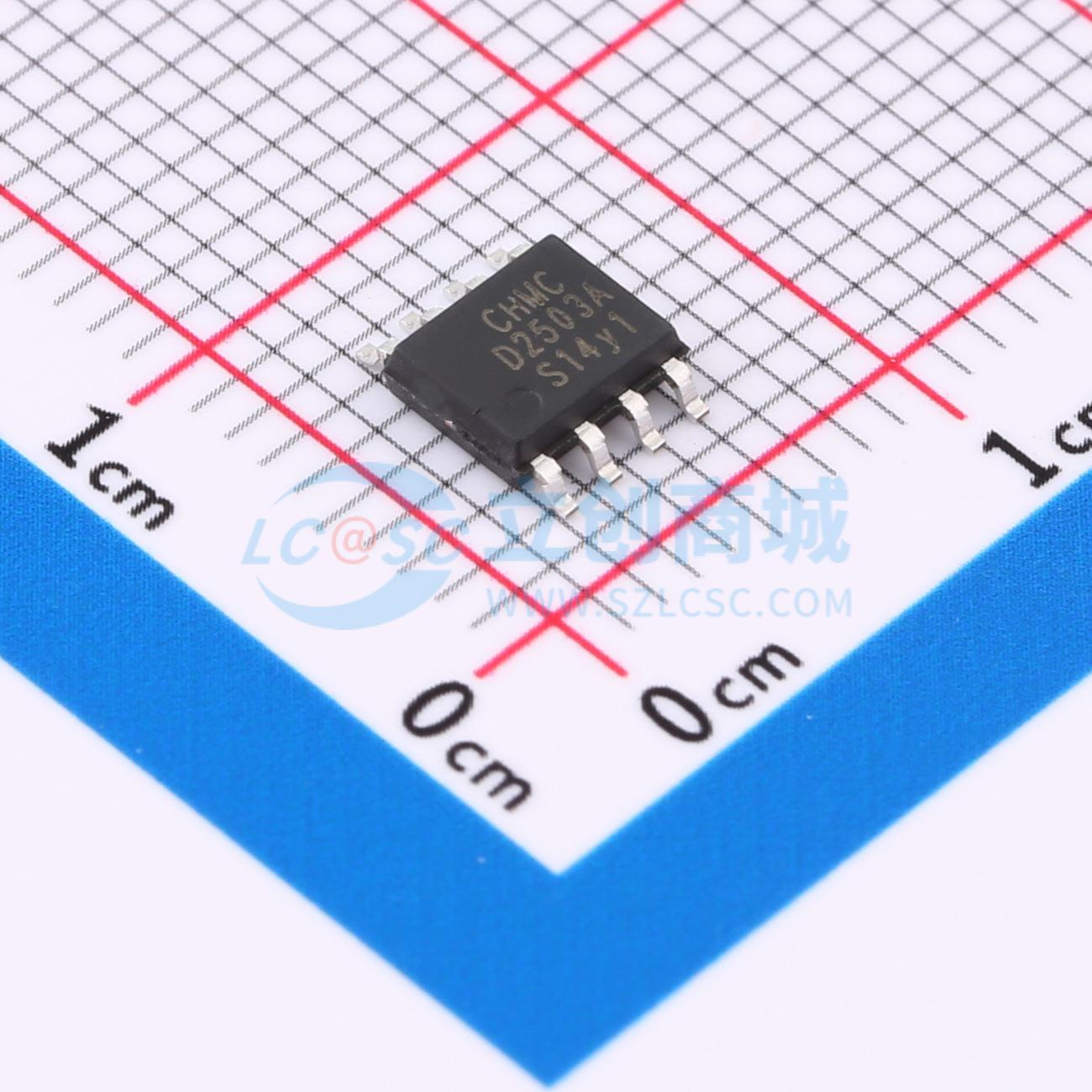

温馨提醒：图片仅供参考，商品以实物为准

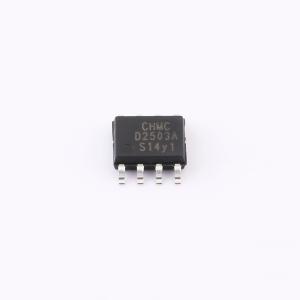

D2503A
降压型 3A 3.6V~30V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- D2503A是一款高效降压型DC-DC转换器，固定380KHz开关频率，可 以提供最高3A 输出电流能力，具有低纹波，出色的线性调整率与负载调整 率特点。
- 品牌名称
- Silicore(芯谷)
- 商品型号
- D2503A
- 商品编号
- C49196393
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.6V~30V | |
| 输出电压 | 800mV~16V | |
| 输出电流 | 3A | |
| 开关频率 | 380kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 3mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护 |
商品概述
D2503A是一款高效降压型DC-DC转换器，采用固定380KHz开关频率，可提供最高3A的输出电流能力，具备低纹波、出色的线性调整率与负载调整率特点。该器件内置固定频率振荡器与频率补偿电路，简化了电路设计。其PWM控制环路的占空比可在0~100%之间线性调节。器件集成使能功能与输出过电流保护功能。当输出短路时，开关频率将从380KHz降至80KHz。内置补偿模块有助于减少外围元器件数量。该电路采用SOP8封装。
商品特性
- 3.6V至30V宽输入电压范围
- 输出电压从0.8V至16V可调
- 最大占空比100%
- • 最小压降0.6V
- 固定380KHz开关频率
- 最大3A开关电流
- 内置功率MOSFET
- 高效率
- 出色的线性与负载调整率
- EN引脚TTL关机功能
- EN引脚滞后功能
- 内置热关断功能
- 内置限流功能
- 内置输出短路保护功能
应用领域
- LCD显示屏与LCD电视
- 数码相框
- 机顶盒
- 路由器
- 通讯设备供电
