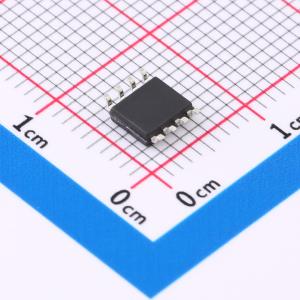

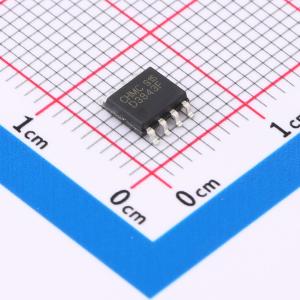

温馨提醒：图片仅供参考，商品以实物为准
D3843F
7.6V~30V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- D3842/3/4/5系列控制装置提供了必要的功能，可使用最少的外部元件实现离线或DC到DC固定频率电流模式控制方案。
- 品牌名称
- Silicore(芯谷)
- 商品型号
- D3843F
- 商品编号
- C49196396
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.202克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 7.6V~30V | |
| 开关频率 | 47kHz~57kHz | |
| 输出电流 | 1A | |
| 耗散功率(Pd) | 650mW | |
| 最大占空比 | 100% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 欠压锁定；斜坡补偿；欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -25℃~+85℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品概述
D3842/3/4/5系列控制器件提供了实现离线或直流-直流固定频率电流模式控制方案所需的必要功能，且外部元件数量最少。内部实现的电路包括：启动电流小于0.2mA的欠压锁定功能、在误差放大器输入端进行精度微调的精密基准源、确保锁存操作的逻辑电路、同时提供电流限制控制的脉宽调制比较器，以及设计用于提供或吸收高峰值电流的图腾柱输出级。该输出级适用于驱动N沟道MOSFET，在关断状态下为低电平。
该系列不同成员之间的区别在于欠压锁定阈值和最大占空比范围。D3842和D3844的欠压锁定阈值分别为16V_ON和10V_OFF，非常适合离线应用。D3843和D3845的相应阈值分别为8.4V和7.6V。D3842和D3843的占空比可接近100%。通过增加一个内部触发器，该触发器在每隔一个时钟周期将输出关断，D3844和D3845可获得0至50%的占空比范围。
D3842/3/4/5提供DIP8和SOP8封装。
商品特性
- 针对离线和直流-直流转换器优化
- 低启动电流（小于0.2mA）
- 自动前馈补偿
- 逐脉冲电流限制
- 增强的负载响应特性
- 带滞回的欠压锁定
- 双脉冲抑制
- 高电流图腾柱输出
- 内部微调的带隙基准源
- 工作频率可达500KHz的电流模式操作
- 低输出阻抗误差放大器
应用领域
- 离线开关模式电源
- 直流-直流转换器
- DVD/机顶盒电源
- 电源适配器
