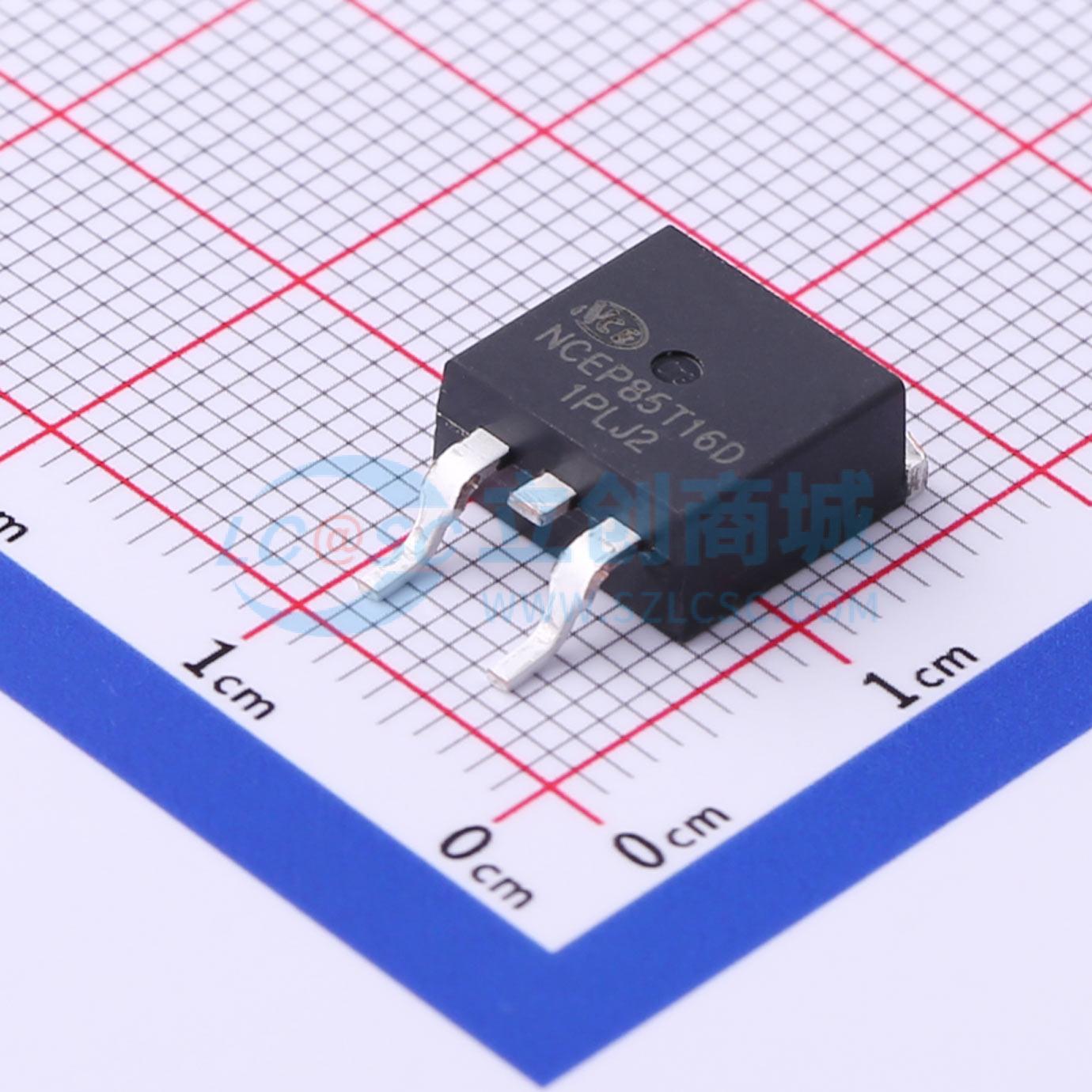

温馨提醒：图片仅供参考，商品以实物为准
NCEP85T16D
1个N沟道 耐压:85V 电流:160A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCEP85T16D
- 商品编号
- C503004
- 商品封装
- TO-263-2
- 包装方式
- 编带
- 商品毛重
- 2.125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 85V | |
| 连续漏极电流(Id) | 160A | |
| 导通电阻(RDS(on)) | 3.8mΩ@10V,80A | |
| 耗散功率(Pd) | 220W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4.5V | |
| 栅极电荷量(Qg) | 105nC | |
| 输入电容(Ciss) | 8.5nF@40V | |
| 反向传输电容(Crss) | 81pF@40V | |
| 工作温度 | -55℃~+175℃ |
商品概述
NCEP01T10G采用超级沟槽技术，该技术经过独特优化，可提供最高效的高频开关性能。由于漏源导通电阻（RDS(ON)）和栅极电荷（Qg）极低，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。
商品特性
- 漏源电压（VDS） = 100V，漏极电流（ID） = 105A
- 栅源电压（VGS） = 10V时，漏源导通电阻（RDS(ON)） = 6.2mΩ（典型值）
- 出色的栅极电荷×漏源导通电阻（RDS(on)）乘积（品质因数 - FOM）
- 极低的导通电阻RDS(on)
- 工作温度175°C
- 无铅引脚镀层
- 100%进行非钳位电感开关（UIS）测试
应用领域
-DC/DC转换器-非常适合高频开关和同步整流
