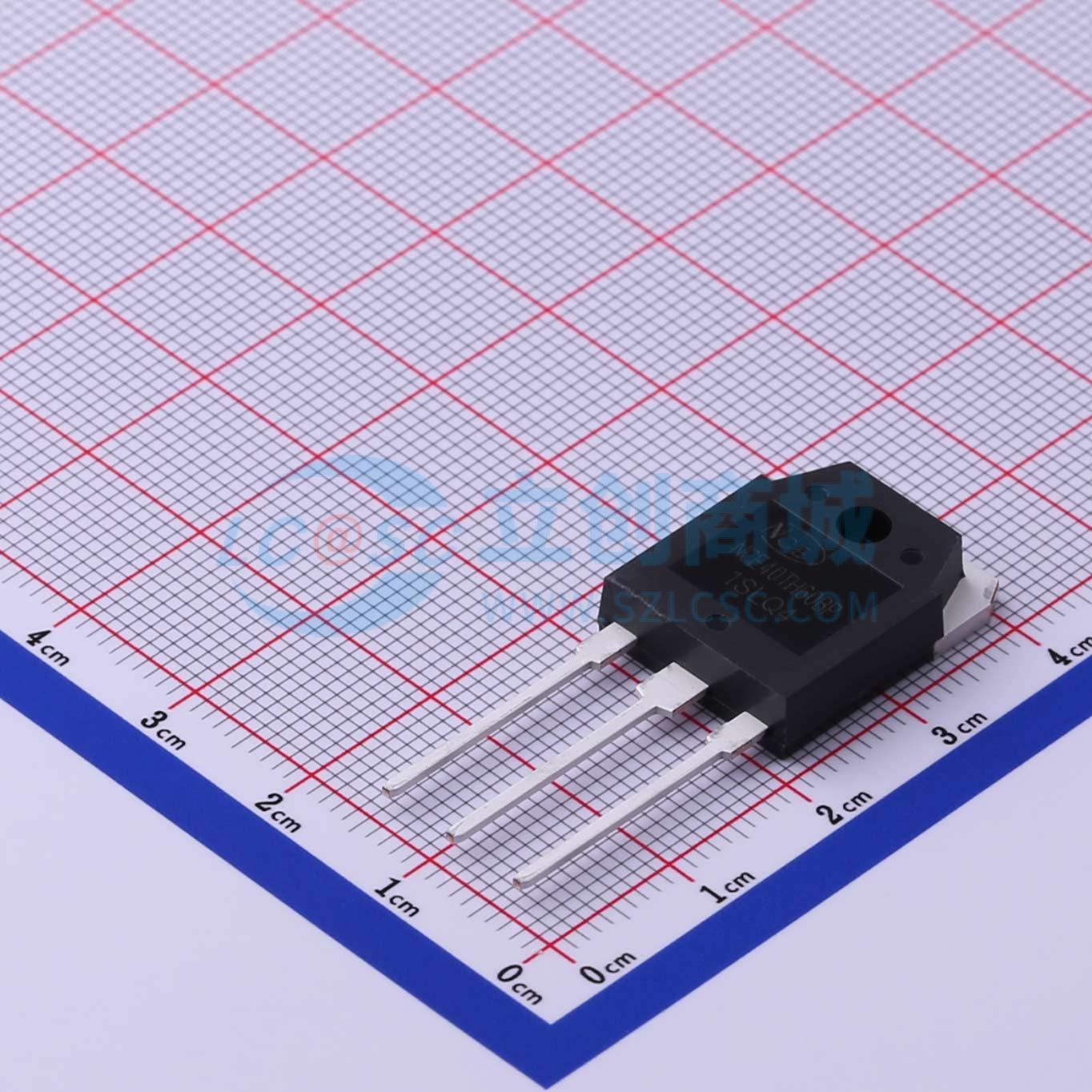

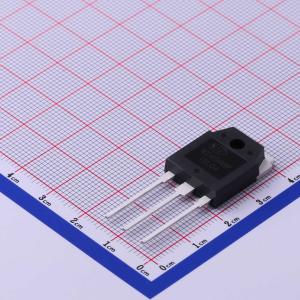

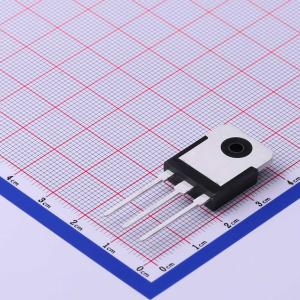

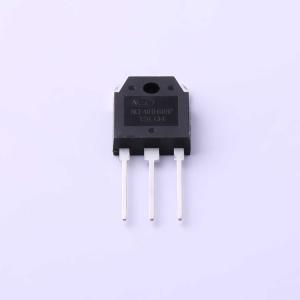

温馨提醒：图片仅供参考，商品以实物为准
NCE40TH60BP
NCE40TH60BP
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE40TH60BP
- 商品编号
- C502951
- 商品封装
- TO-3P-3
- 包装方式
- 管装
- 商品毛重
- 6.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 286W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 40A | |
| 集电极脉冲电流(Icm) | 120A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.7V | |
| 栅极阈值电压(Vge(th)) | 5V | |
| 栅极电荷量(Qg) | 176nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 4.894nF | |
| 输出电容(Coes) | 136pF | |
| 反向传输电容(Cres) | 94pF | |
| 开启延迟时间(Td(on)) | 19ns | |
| 关断延迟时间(Td(off)) | 168ns | |
| 导通损耗(Eon) | 580uJ | |
| 关断损耗(Eoff) | 480uJ | |
| 反向恢复时间(Trr) | 170ns | |
| 工作温度 | -55℃~+150℃ |
