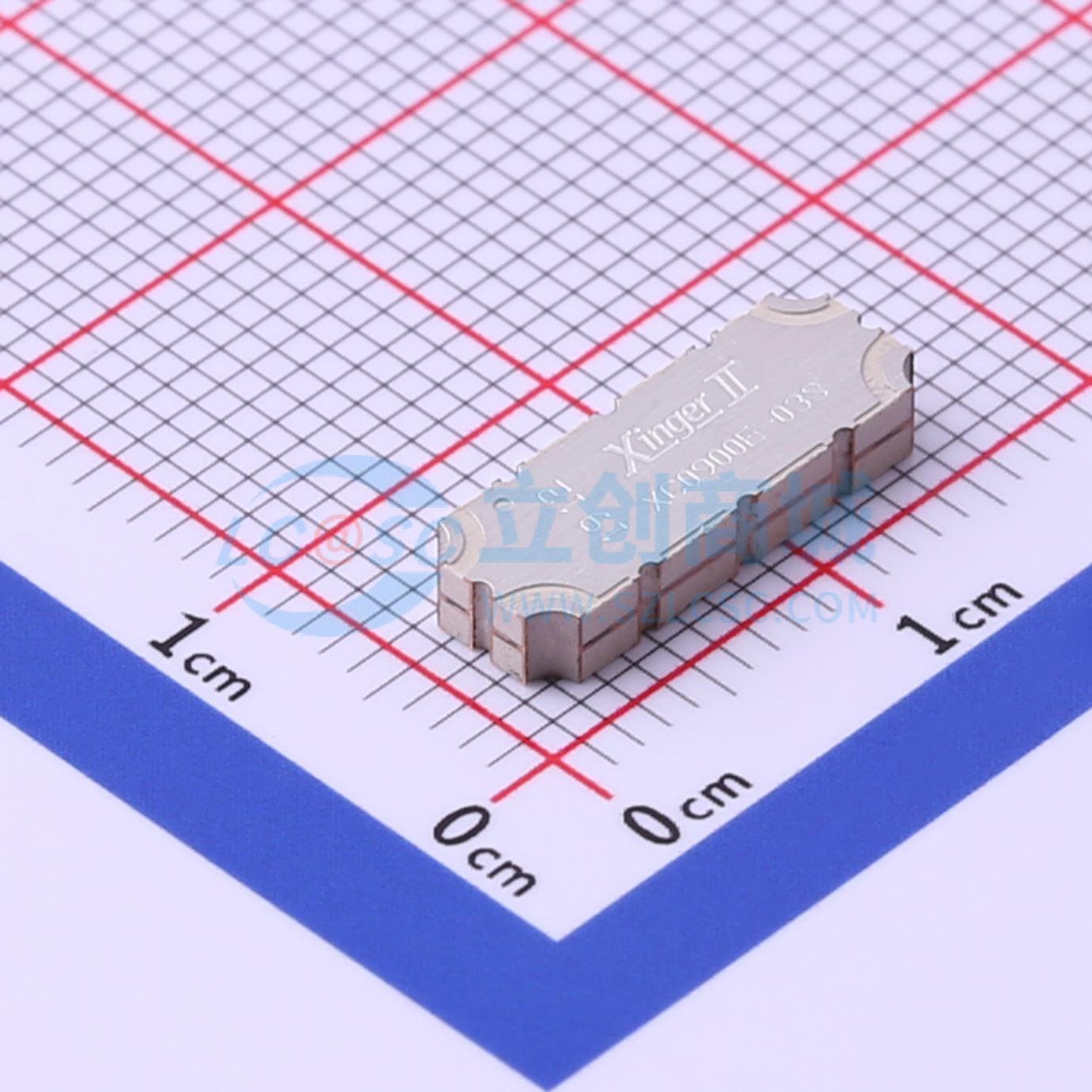

温馨提醒：图片仅供参考，商品以实物为准
XC0900E-03S
3dB、90°混合耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XC0900E-03 是一款低剖面、高性能的 3 dB 混合耦合器，采用易于使用的制造友好型表面贴装封装。它专为 AMPS 频段应用设计，适用于需要低插入损耗和紧密幅度相位平衡的应用。它可以用于高达 80 瓦的高功率应用。
- 品牌名称
- Anaren(安伦)
- 商品型号
- XC0900E-03S
- 商品编号
- C502703
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF耦合器 | |
| 频率 | 800MHz~1GHz | |
| 耦合系数 | 3dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.22dB | |
| 工作温度 | -55℃~+95℃ |
商品概述
XC0900E-03 是一款低剖面、高性能的3dB混合耦合器，采用了一种新的易于使用且适合制造的表面贴装封装。它专为AMPS频段应用设计。XC0900E-03 特别适用于平衡功率和低噪声放大器，以及需要低插入损耗和严格幅度与相位平衡的信号分配和其他应用。它可以用于高达80瓦的高功率应用。
该部件经过了严格的资格测试，并使用了与常见基板（如FR4、G-10、RF-35、RO4350和聚酰亚胺）热膨胀系数（CTE）兼容的材料制造。提供5/6锡铅（XC0900E-03P）和全锡浸镀（XC0900E-03S）两种符合RoHS标准的表面处理方式。
