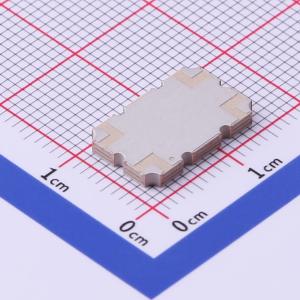

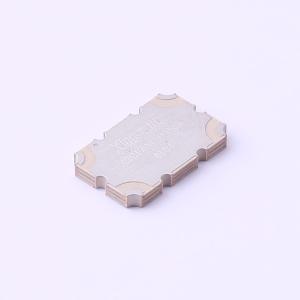

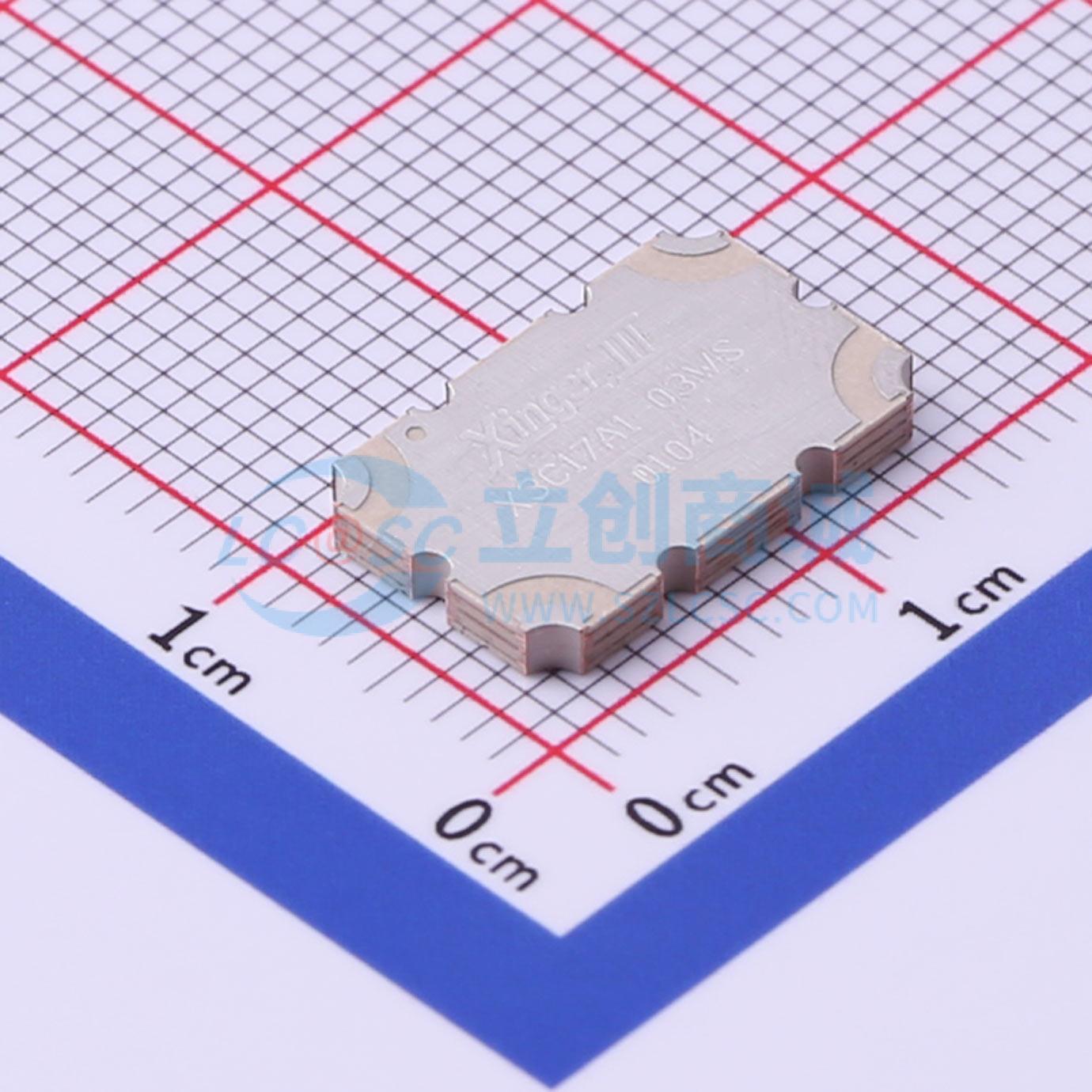

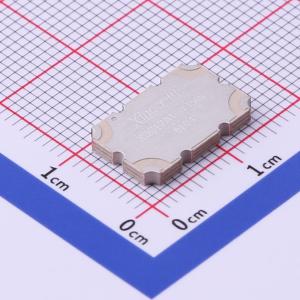

温馨提醒：图片仅供参考，商品以实物为准
X3C17A1-03WS
X3C17A1-03WS
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- X3C17A1-03WS 是一款低剖面、高性能的3dB混合耦合器，适用于无线系统如LTE、GSM、CDMA、DCS、PCS、UMTS、WiMAX和WiFi。特别设计用于宽带发射和接收系统，如室内分布、低功率基站和中继器，具有宽频带、低插入损耗和高平均功率的特点。
- 品牌名称
- Anaren(安伦)
- 商品型号
- X3C17A1-03WS
- 商品编号
- C502687
- 商品封装
- SMD,8.9x14.2mm
- 包装方式
- 编带
- 商品毛重
- 0.609克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF耦合器 | |
| 频率 | 690MHz~2.7GHz | |
| 耦合系数 | 3dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.49dB | |
| 回波损耗 | - | |
| 工作温度 | -55℃~+95℃ |
商品概述
X3C17A1-03WS 是一款低剖面、高性能的3dB混合耦合器，采用易于使用且适合制造的表面贴装封装。它专为覆盖诸如LTE、GSM、CDMA、DCS、PCS、UMTS、WiMAX和WiFi等无线系统的应用而设计。X3C17A1-03WS 特别适用于宽带发射和接收系统，例如室内分布、低功率基站和中继器，这些系统需要宽频带、低插入损耗和高隔离度。它可以用于平均功率高达50瓦的应用。
该部件经过了严格的资格测试，并使用与常见基板（如FR4类型、RF-35、RO4350和聚酰亚胺）热膨胀系数（CTE）相兼容的材料制造。部件采用符合6项RoHS标准的浸锡工艺生产。
- 690 - 2700 MHz
- 低插入损耗
- 紧密幅度平衡 高隔离度
- 适合生产
- 卷带包装
- 符合6项RoHS标准
应用领域
- 无线系统，如LTE、GSM、CDMA、DCS、PCS、UMTS、WIMAX和WiFi
- 室内分布系统
- 低功率基站和中继器
