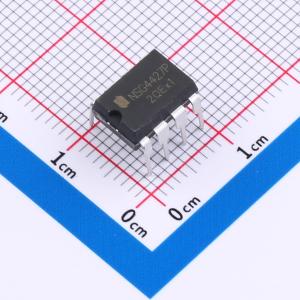

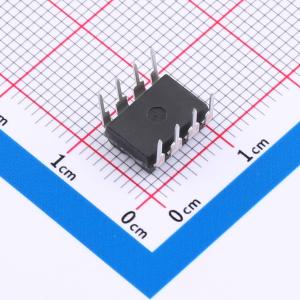

NSG4427P

双通道2A超高速功率开关驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: NSG4427P是功率开关系列驱动器。在对功率开关的栅极进行充电和放电时，它具有匹配的上升和下降时间。NSG4427P在其额定功率和电压范围内的任何条件下都具有高度的锁存抵抗能力。当接地引脚上出现高达5V的噪声失峰（任一极性）时，NSG4427P不会受到损坏。NSG4427P可以接受高达500mA的反向电流强制返回其输出，而不会造成损坏或逻辑混乱。所有端子均受到高达2.0 kV静电放电(ESD)的全面保护。
品牌名称: WXNSIC(国硅集成)
商品型号: NSG4427P
商品编号: C49023238
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.806847克(g)

商品参数

商品概述

NSG4427P是一款功率开关系列驱动器，在对功率开关的栅极进行充电和放电时，具备匹配的上升和下降时间。该器件在其额定功率和电压范围内的任何条件下都具有高度的抗闩锁能力。当接地引脚上出现高达5V的噪声尖峰时，不会造成损坏。NSG4427P能够承受高达500mA的反向电流强制返回其输出，而不会导致器件损坏或逻辑状态混乱。所有端子均提供高达2.0 kV的静电放电全面保护。

商品特性

锁存保护：可承受0.5A反向电流
输入逻辑保护低至-10V
输出阻抗低
单芯片集成两路驱动
输出峰值电流：2A
工作电压范围：4.5V~25V
最大输入电压可达25V
高电容负载驱动能力
上升/下降时间匹配
宽工作温度范围：-40℃~125℃
芯片开通/关断延时特性：Ton/Toff = 25ns/25ns
符合RoHS标准，采用DIP8封装

应用领域

交换式电源
开关变换器
线路驱动器
脉冲变压器驱动
驱动MOSFETs和IGBTs

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	低侧开关
	通道数	2
	输入控制逻辑	高电平有效
	工作电压	4.5V~20V

	属性	参数值
	最大连续电流	-
	导通电阻	-
	功能特性	锁存保护
	工作温度	-40℃~+125℃
