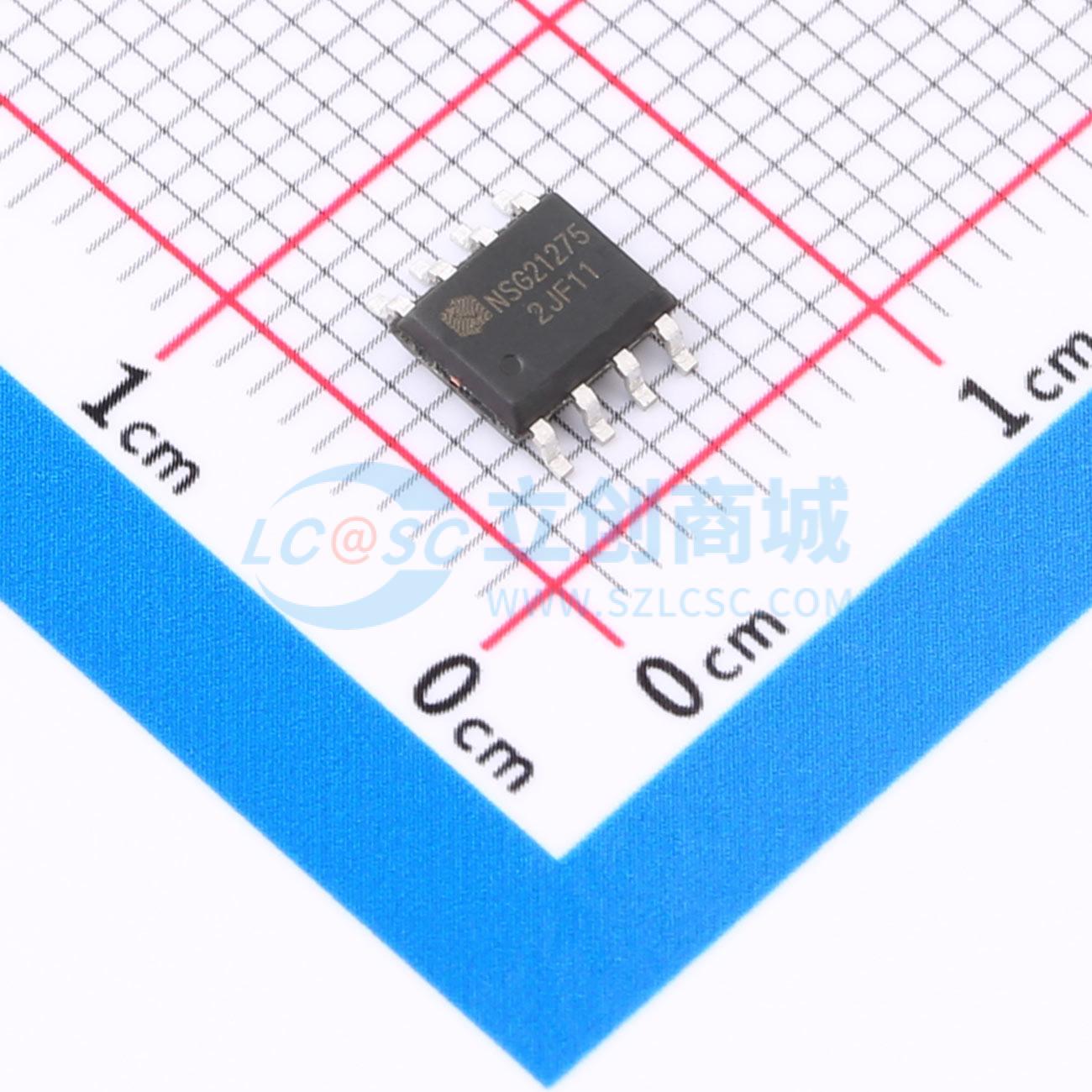

NSG21275实物图
  • NSG21275商品缩略图
  • NSG21275商品缩略图
  • NSG21275商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NSG21275

带过流检测的单通道高侧MOSFET/IGBT驱动芯片

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
NSG21275是一款带过流检测的高电压、高速单通道高侧MOSFET/IGBT驱动芯片。采用高低压兼容工艺使得高侧栅驱动电路单芯片集成,逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。内置高侧过流保护电路,当检测到过流状态时,关断芯片输出,同时,一个漏极开路的FAULT端口输出错误信号。其浮动通道可用于驱动高压侧N沟道功率MOSFET,浮地通道最高工作电压可达300V。采用SOIC8封装,可以在-40°C 至125°C 温度范围内工作。
商品型号
NSG21275
商品编号
C49023245
商品封装
SOP-8​
包装方式
编带
商品毛重
0.20465克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置高边
负载类型MOSFET;IGBT
驱动通道数1
灌电流(IOL)1.5A
拉电流(IOH)1.5A
工作电压8V~20V
上升时间(tr)80ns
下降时间(tf)40ns
属性参数值
传播延迟 tpLH-
传播延迟 tpHL-
特性欠压保护(UVP);过流保护(OCP)
工作温度-40℃~+125℃
输入高电平(VIH)-
输入低电平(VIL)-
静态电流(Iq)60uA
功能特性过流保护

商品概述

带过流检测的高电压、高速单通道高侧MOSFET/IGBT驱动芯片。采用高低压兼容工艺实现高侧栅驱动电路的单芯片集成,逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。内置高侧过流保护电路,在检测到过流状态时关断芯片输出,同时通过一个漏极开路的FAULT端口输出错误信号。其浮地通道可用于驱动高压侧N沟道功率MOSFET,最高工作电压可达+300V。采用SOIC8封装,工作温度范围为-40℃ ~ 125℃。

商品特性

  • 采用自举工作的浮地通道
  • 最高工作电压为+300V
  • 兼容3.3V、5V和15V的输入逻辑
  • dV/dt耐受能力可达±50V/ms
  • Vs负偏压能力达-5V
  • 输入与输出同相位
  • 栅极驱动电压范围从8V到22V
  • 栅极驱动拉电流和灌电流均为1.5A
  • 集成欠压锁定电路
  • 欠压锁定阈值为6.8V/7.2V
  • 开通传输延时Ton和关断传输延时Toff均为150ns
  • 工作温度范围为-40℃ ~ 125℃
  • 提供FAULT引脚用于故障输出
  • 符合RoHS标准,采用SOIC8封装

应用领域

  • 电机控制和驱动
  • 机器人技术
  • 电动汽车快速充电

数据手册PDF
