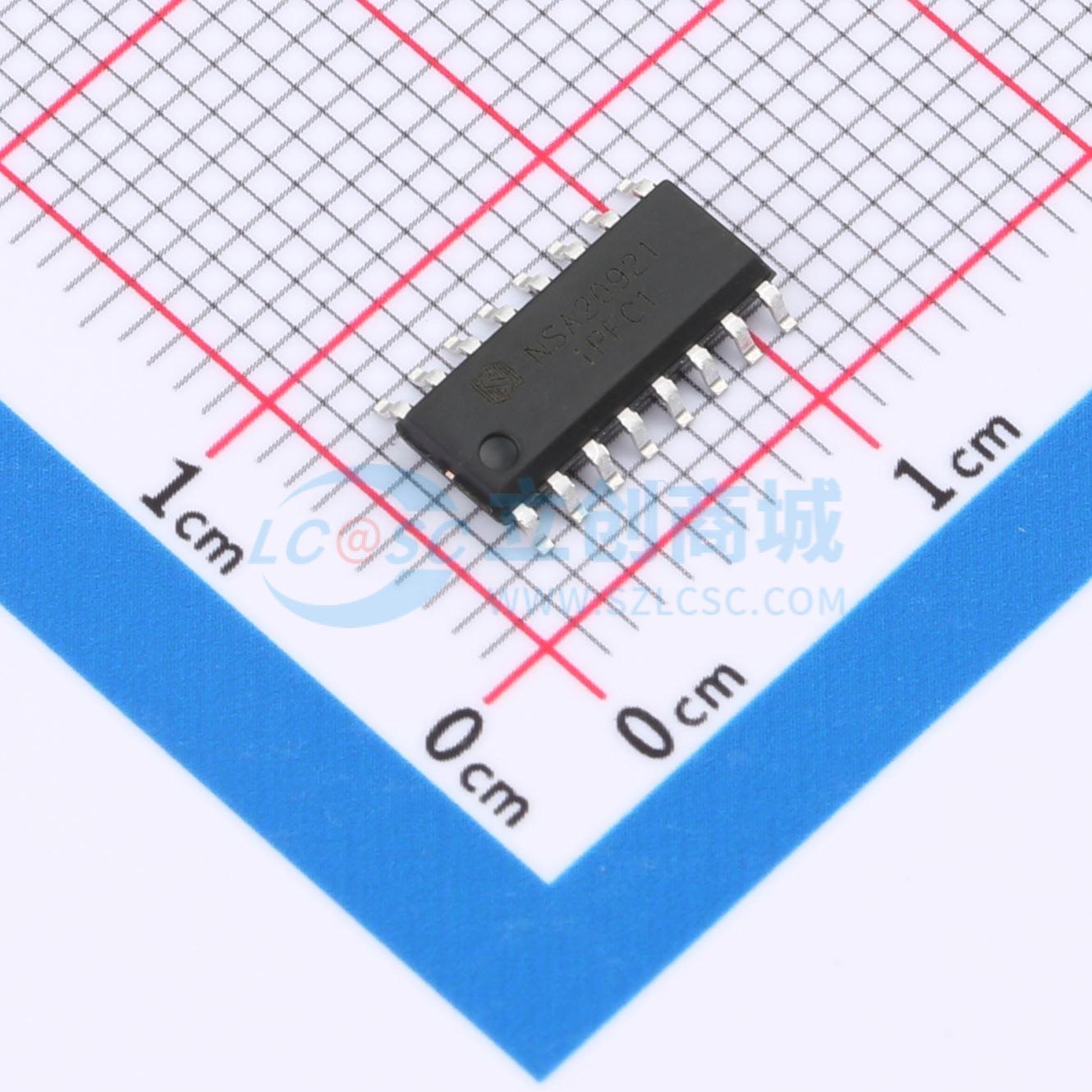

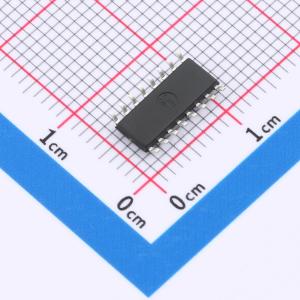

温馨提醒：图片仅供参考，商品以实物为准
NSA20921
集成保护功能的数字音频功率放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- NSA20921是一款高压、高性能的D类音频功率放大器驱动芯片，针对超大输出功率的D类音频功放系统设计。集成有模拟功率放大器，PWM波调制电路，高、低压侧过流保护功能（针对高低压侧两个功率器件），防直通死区逻辑以及三个电压域（VAA~VSS/VCC~COM/VBV~VS），该产品采用灵活开放式的拓扑结构实现PWM调制功能。NSA20921集成了启动和关断期间的“咔哒”声消除功能，用于抑制PWM信号启动和关闭期间非必要的听觉噪声。配合一个功率桥电路及少许无源器件即可实现一个完整的D类音频功率放大器。
- 品牌名称
- WXNSIC(国硅集成)
- 商品型号
- NSA20921
- 商品编号
- C49023240
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.259025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | - | |
| 输出功率 | - | |
| 总谐波失真+噪声(THD+N) | - | |
| 静态电流(Iq) | 3mA | |
| 信噪比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 65dB | |
| 效率 | - | |
| 输入通道数 | - | |
| 功能特性 | 自动静音/免噪音开关；过压保护 | |
| 工作电压 | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
该器件是一款高压、高性能的D类音频功率放大器驱动芯片，专为超大输出功率的D类音频功放系统而设计。它集成了模拟功率放大器、PWM波调制电路、高/低压侧过流保护功能、防直通死区逻辑以及三个电压域。该产品采用灵活开放式的拓扑结构实现PWM调制功能。它集成了启动和关断期间的“咔哒”声消除功能，用于抑制PWM信号启动和关闭期间的非必要听觉噪声。配合一个功率桥电路及少量无源器件即可构成一个完整的D类音频功率放大器。该器件通过检测功率MOSFET的R_DS(on)来实现过流检测，摒弃了传统直接检测电流的方式，简化了系统结构并降低了应用复杂度。其浮动阱与芯片衬底地之间的击穿电压超过300V，可用于高达±150V的功放应用，实现超过500W的功率输出。
商品特性
- 集成模拟信号输入的D类功率放大器
- 功率放大器开环增益大于60dB
- 高低压侧均集成过流保护电路，并具有自恢复功能
- 外置5V参考电压输出，低压侧过流保护阈值可编程
- 保护信号持续时间可编程定时功能
- 可编程预设死区时间以提高THD性能
- 集成开启期间与关断器件的“咔哒”声消除功能
- 集成多电压域欠压保护及过压钳位保护功能
- 高瞬态噪声抑制能力（CMTI）：> 50V/ns
- 高达±150V的输出摆率，可实现输出功率超过500W
- 最大工作频率：800KHz
- 宽温度范围：-40 ℃ ~125 ℃
- 360ns/335ns典型传输延时
- 500ns最大过流保护延时
- 250ns最大使能控制延时
- 负载输出拉电流/灌电流能力高达1A/1.2A
- 符合RoHS标准SOP16封装
应用领域
- 家庭影院系统
- 立体声系统迷你组件
- 有源扬声器系统
- 通用音频功率放大器
