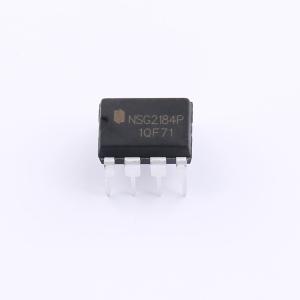

NSG2184P实物图

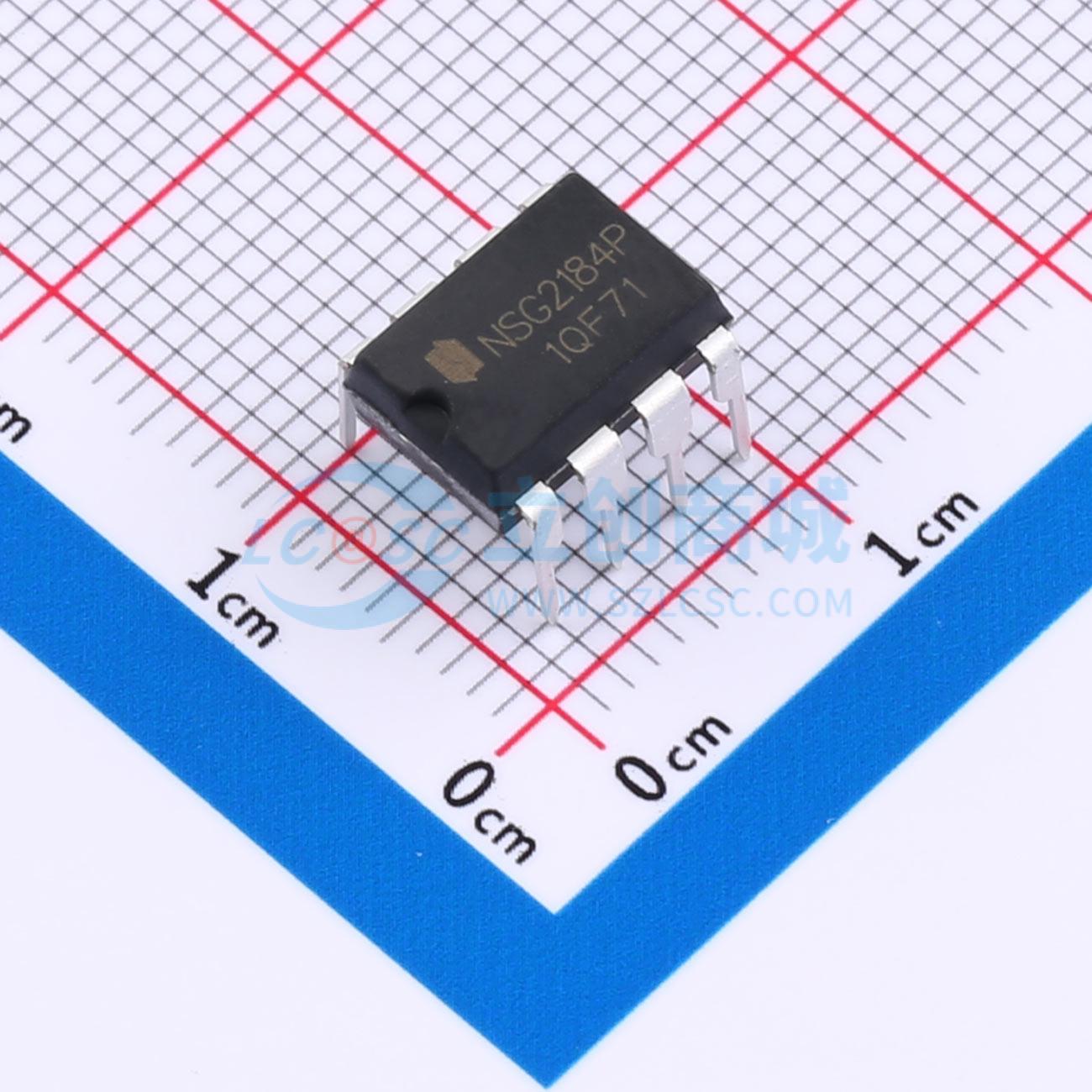

  • NSG2184P商品缩略图
  • NSG2184P商品缩略图
  • NSG2184P商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NSG2184P

大电流、高低侧MOSFET/IGBT驱动芯片

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
NSG2184P 是高压、高速功率 MOSFET/IGBT 高低侧驱动系列芯片,具有单输入信号同时控制两个传输通道。内部集成了高、低侧欠压锁定电路、过压钳位电路、和防直通锁定电路等保护电路,具备大电流脉冲输出能力,逻辑输入电平兼容低至 3.3V 的 CMOS 或 LSTTL 逻辑输出电平,输出电流能力最大可达 4A,其浮地通道最高工作电压可达 700V。可用于驱动 N 沟道高压功率 MOSFET/IGBT 等器件。
商品型号
NSG2184P
商品编号
C49023242
商品封装
DIP-8​
包装方式
管装
商品毛重
0.808434克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置低边;高边
负载类型MOSFET;IGBT
驱动通道数2
灌电流(IOL)4A
拉电流(IOH)4A
工作电压10V~20V
上升时间(tr)10ns
下降时间(tf)10ns
属性参数值
传播延迟 tpLH-
传播延迟 tpHL-
特性欠压保护(UVP)
工作温度-40℃~+125℃
输入高电平(VIH)-
输入低电平(VIL)-
静态电流(Iq)150uA
功能特性使能关断;交错导通保护;死区时间控制

商品概述

NSG2184P是一款高压、高速功率MOSFET/IGBT高低侧驱动芯片,采用单输入信号同时控制两个传输通道。该芯片内部集成了高、低侧欠压锁定电路、过压钳位电路和防直通锁定电路等保护功能,具备大电流脉冲输出能力。其逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平,最大输出电流能力可达4A,浮地通道最高工作电压可达700V。该器件适用于驱动N沟道高压功率MOSFET/IGBT等器件。

商品特性

  • 采用自举工作的浮动通道
  • 最高工作电压为700V
  • 兼容3.3V、5V和15V输入逻辑
  • dV/dt耐受能力可达±50 V/nsec
  • Vs负压耐受能力达-9V
  • 栅极驱动电压范围:10V到20V
  • 集成高、低侧欠压锁定电路
  • 欠压锁定正向阈值8.9V
  • 欠压锁定负向阈值8.2V
  • 集成防直通死区逻辑
  • 内置400ns死区时间
  • 芯片开通/关断传输延时:Ton/Toff = 530ns/130ns
  • 高、低侧延时匹配
  • 驱动电流能力:拉电流/灌电流 = 4.0A/4.0A
  • 符合RoHS标准
  • DIP8封装

应用领域

  • 电机控制
  • 空调/洗衣机
  • 通用逆变器
  • 微型逆变器驱动程序
