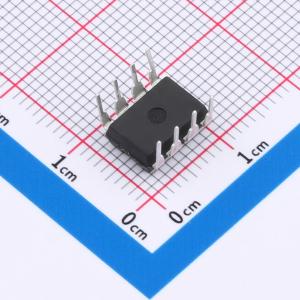

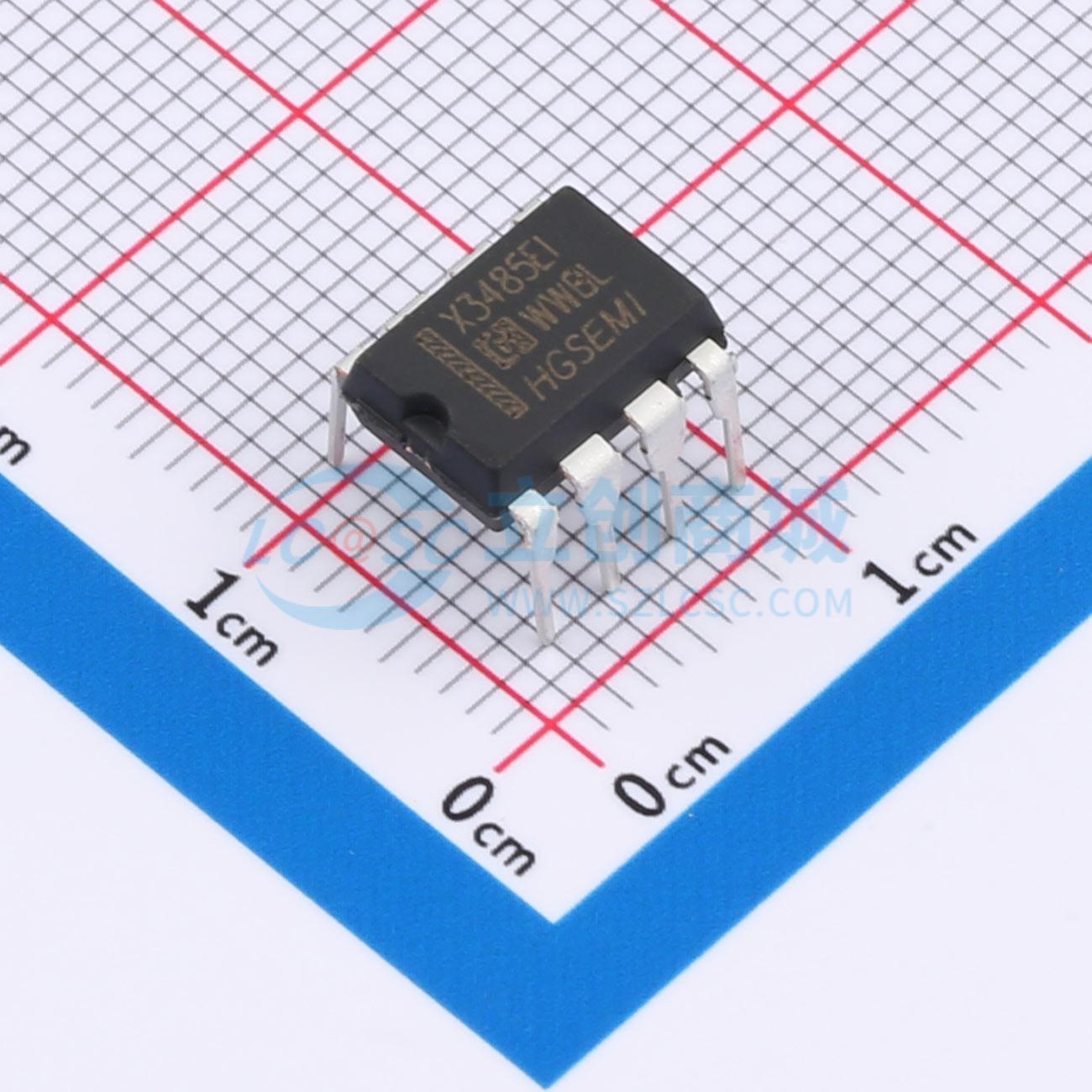

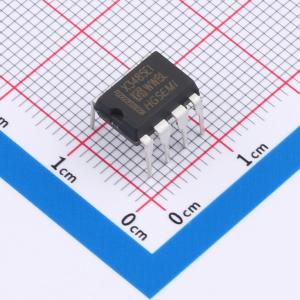

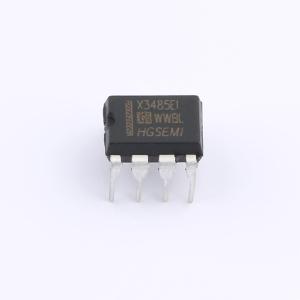

温馨提醒：图片仅供参考，商品以实物为准
MAX3485EIN
3.3V供电，256节点，12Mbps半双工RS485/RS422收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3.3V 供电，256 节点，12Mbps 半双工 RS485/RS422 收发器
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- MAX3485EIN
- 商品编号
- C49021841
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.8986克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3.3V | |
| 数据速率 | 12Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 800uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式 |
商品概述
MAX3485E是一款3.3V供电的半双工RS-485收发器，符合TIA/EIA-485标准。该器件包含一个驱动器和一个接收器，均可独立使能或禁用，禁用时均呈高阻态。其接收器具有1/8单位负载（96kΩ）的输入阻抗，允许最多256个收发器并接在同一总线上，支持高达12Mbps的无差错数据传输。工作电压范围为3.0~3.6V，集成了失效安全、过温保护、限流保护和过压保护功能。驱动器具备短路输出保护和热关断机制，当结温超过140°C时强制输出进入高阻态。接收器具有开路失效保护功能。该器件设计用于多点总线传输线上的双向数据通信，适用于延长电缆距离的应用，并建议在传输线两端进行阻抗匹配以减小信号反射。
商品特性
- 3.3V电源供电，半双工操作
- 1/8单位负载，允许最多256个器件连接到总线
- 驱动器短路输出保护
- 过温保护功能
- 低功耗关断功能
- 接收器开路失效保护
- 具有较强的抗噪能力
- 集成的瞬变电压抵制功能
- 在电噪声环境中的数据传输速率可达到12Mbps
