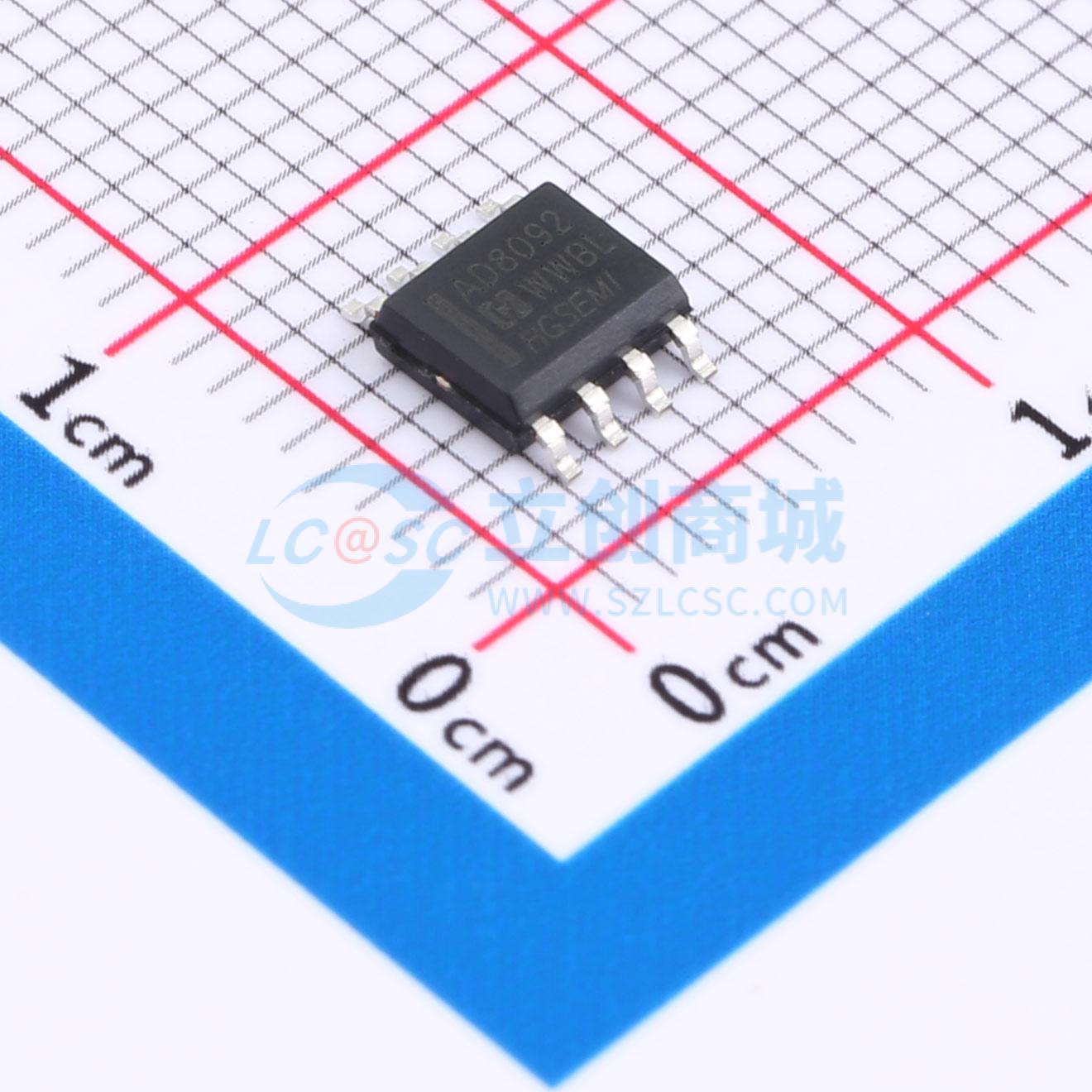

温馨提醒：图片仅供参考，商品以实物为准
AD8092M/TR
350MHz 轨到轨输出 CMOS 运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 350MHZ CMOS Rail-to-Rail Output Opamps
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- AD8092M/TR
- 商品编号
- C49023286
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.27272克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 350MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | - | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 2pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 4.3nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | - | |
| 静态电流(Iq) | 4.2mA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.5V~5.5V | |
| 双电源电压(Vee~Vcc) | 1.25V~2.75V；-2.75V~-1.25V | |
| 功能特性 | 内置补偿 |
商品概述
AD8091（单通道）、AD8092（双通道）和AD8094（四通道）是轨到轨输出电压反馈放大器，具有易用性和低成本的特点。它们提供了通常见于电流反馈放大器的带宽和压摆率。所有型号均具有宽输入共模电压范围和输出电压摆幅，使其易于在低至2.5V的单电源上使用。尽管成本低廉，AD809X系列仍能提供出色的整体性能。它们提供高达350MHz（G = +1）的宽带宽，在58MHz（G = +2）内具有0.1dB平坦度，并且典型功耗低至4.2mA/放大器。AD809X系列的低失真和快速建立特性使其成为缓冲高速模数或数模转换器的理想选择。所有型号均在扩展的-40℃至+85℃温度范围内进行规定。
商品特性
- 单电源工作电压范围：+2.5V ~ +5.5V
- 轨到轨输出
- -3dB带宽（G = +1）：350MHz（典型值）
- 低输入偏置电流：1pA（典型值）
- 静态电流：4.2mA/放大器（典型值）
- 工作温度范围：-40℃ ~ +85℃
- 小封装：AD8091提供SOT23-5、SC70-5、SOP-8和MSOP-8封装；AD8092提供SOP-8和MSOP-8封装；AD8094提供SOP-14和TSSOP-14封装
应用领域
- 成像
- 滤波器
- 手持设备
- 基站
- 模数转换器驱动器
