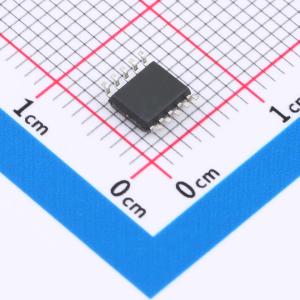

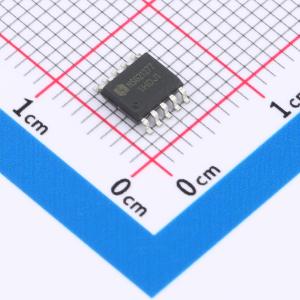

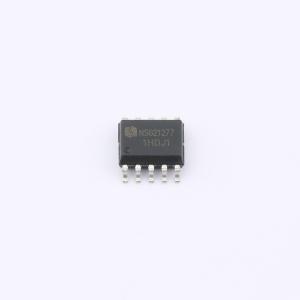

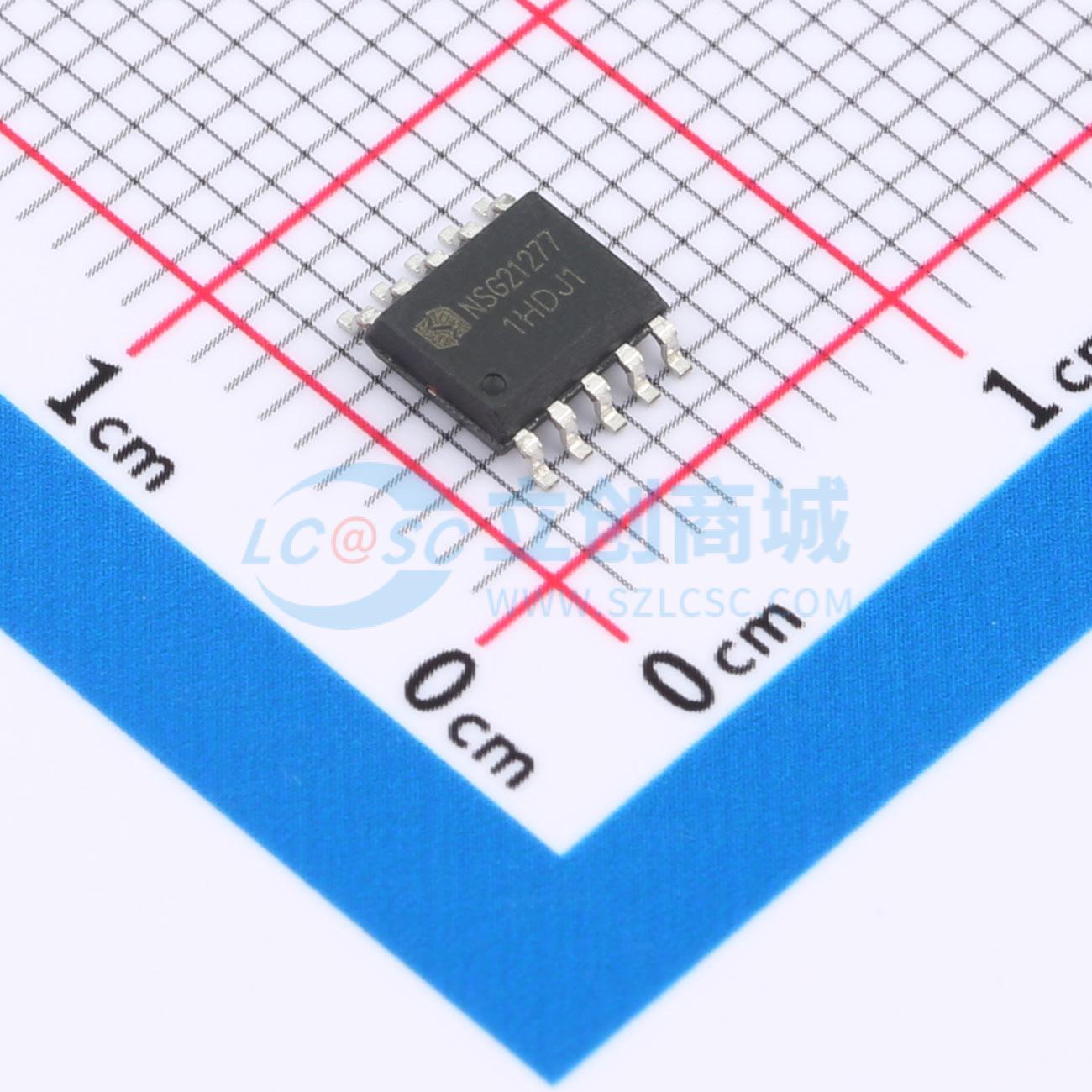

NSG21277实物图
  • NSG21277商品缩略图
  • NSG21277商品缩略图
  • NSG21277商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NSG21277

带过流检测的单通道高侧MOSFET/IGBT驱动芯片

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
NSG21277是一款带过流检测的高电压、高速单通道高侧MOSFET/IGBT驱动芯片。采用高低压兼容工艺使得高侧栅驱动电路单芯片集成,逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。内置高侧过流保护电路,当检测到过流状态时,关断芯片输出,同时,一个漏极开路的FAULT端口输出错误信号。其浮动通道可用于驱动高压侧N沟道功率MOSFET,浮地通道最高工作电压可达300V。采用SOP10封装,可以在-40°C 至125°C 温度范围内工作。
商品型号
NSG21277
商品编号
C49023246
商品封装
SOP-10​
包装方式
编带
商品毛重
0.547362克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置高边
负载类型MOSFET;IGBT
驱动通道数1
灌电流(IOL)4.5A
拉电流(IOH)3.5A
工作电压10V~20V
上升时间(tr)80ns
下降时间(tf)40ns
属性参数值
传播延迟 tpLH-
传播延迟 tpHL-
特性欠压保护(UVP);过流保护(OCP)
工作温度-40℃~+125℃
输入高电平(VIH)-
输入低电平(VIL)-
静态电流(Iq)60uA
功能特性过流保护

商品概述

一款带过流检测的高电压、高速单通道高侧MOSFET/IGBT驱动芯片。采用高低压兼容工艺实现高侧栅驱动电路的单芯片集成,逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。内置高侧过流保护电路,在检测到过流状态时关断芯片输出,同时通过一个漏极开路的FAULT端口输出错误信号。其浮动通道可用于驱动高压侧N沟道功率MOSFET,浮地通道最高工作电压可达300V。采用SOP10封装,工作温度范围为-40℃ ~ 125℃。

商品特性

  • 支持自举工作的浮地通道
  • 最高工作电压为+300V
  • 兼容3.3V、5V和15V输入逻辑
  • dVs/dt耐受能力可达±50V/ns
  • Vs负偏压能力达-5V
  • 输入输出同相位
  • 栅极驱动电压范围从7.5V到22V
  • 栅极驱动拉/灌电流为3.5A/4.5A
  • 集成欠压锁定电路,欠压阈值为6.8V/7.2V
  • 芯片传输延时特性:开通/关断传输延时Ton/Toff=150ns/150ns
  • 宽温度范围-40℃ ~ 125℃
  • 具备Fault引脚故障输出功能
  • 符合RoSH标准
  • 采用SOP10封装

应用领域

  • 电机控制和驱动
  • 机器人技术
  • 电动汽车快速充电

数据手册PDF
