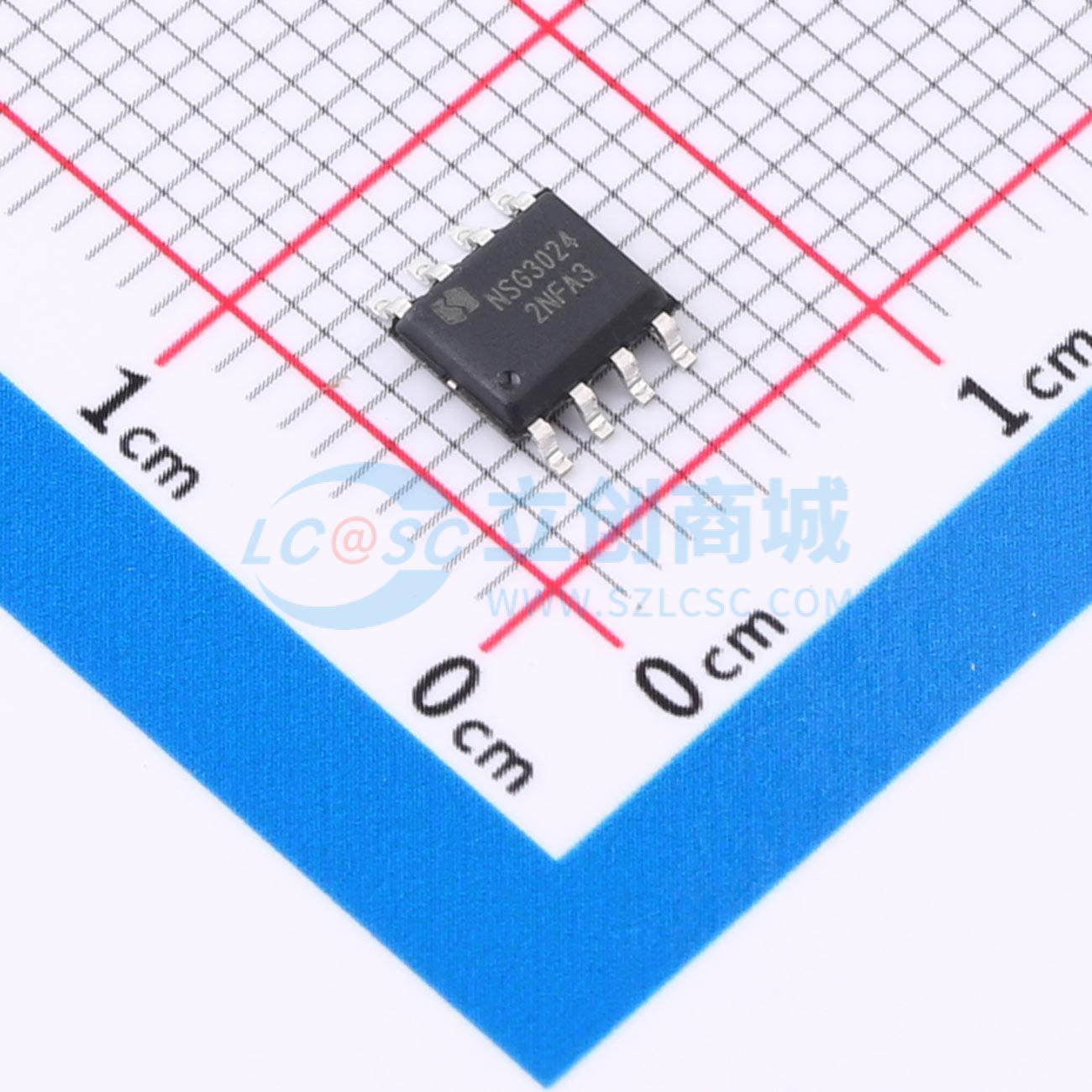

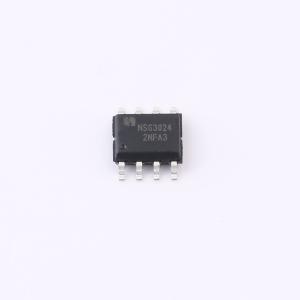

温馨提醒：图片仅供参考，商品以实物为准
NSG3024
高压高速功率MOSFET高低侧驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- NSG3024是一款高压、高速功率MOSFET高低侧驱动芯片。具有独立的高侧和低侧参考输出通道。采用高低压兼容工艺使得高、低侧栅驱动电路可以单芯片集成，逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。其浮动通道可用于驱动高压侧N沟道功率MOSFET，浮地通道最高工作电压可达300V。采用SOP8封装，可以在 -40°C 至 125°C 温度范围内工作。
- 品牌名称
- WXNSIC(国硅集成)
- 商品型号
- NSG3024
- 商品编号
- C49023241
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.20295克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边；高边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 1.1A | |
| 拉电流(IOH) | 600mA | |
| 工作电压 | 10V~20V | |
| 上升时间(tr) | 35ns | |
| 下降时间(tf) | 25ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2.5V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 50uA | |
| 功能特性 | 使能关断；内置自举二极管；交错导通保护；死区时间控制 |
商品概述
NSG3024是一款高压、高速功率MOSFET高低侧驱动芯片，具备独立的高侧和低侧参考输出通道。该芯片采用高低压兼容工艺，实现了高、低侧栅驱动电路的单芯片集成。其逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。浮动通道可用于驱动高压侧N沟道功率MOSFET，浮地通道最高工作电压可达300V。NSG3024采用SOP8封装，可在-40℃至125℃温度范围内工作。
商品特性
- 自举工作的浮地通道
- 最高工作电压为+300V
- 兼容3.3V、5V和15V输入逻辑
- dVs/dt耐受能力可达±50V/ns
- VS负偏压能力达-9V
- 集成欠压锁定电路
- VCC欠压锁定正向阈值8.7V
- VCC欠压锁定负向阈值7.7V
- 芯片传输延时特性
- 高侧开通/关断传输延时Ton/Toff=680ns/140ns
- 低侧开通/关断传输延时Ton/Toff=150ns/130ns
- 防止直通保护
- 死区时间540ns
- 宽温度范围-40℃ ~ 125℃
- 输出级拉电流/灌电流能力0.6A/1.1A
- 集成自举二极管
- 符合RoHS标准
- SOP8封装
应用领域
- 电机控制
- 空调/洗衣机
- 通用逆变器
- 逆变器驱动
