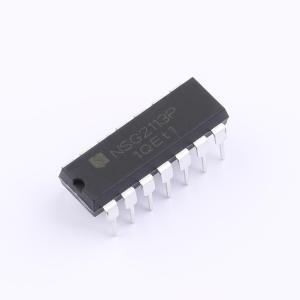

NSG2113P实物图

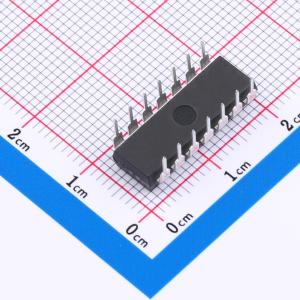

  • NSG2113P商品缩略图

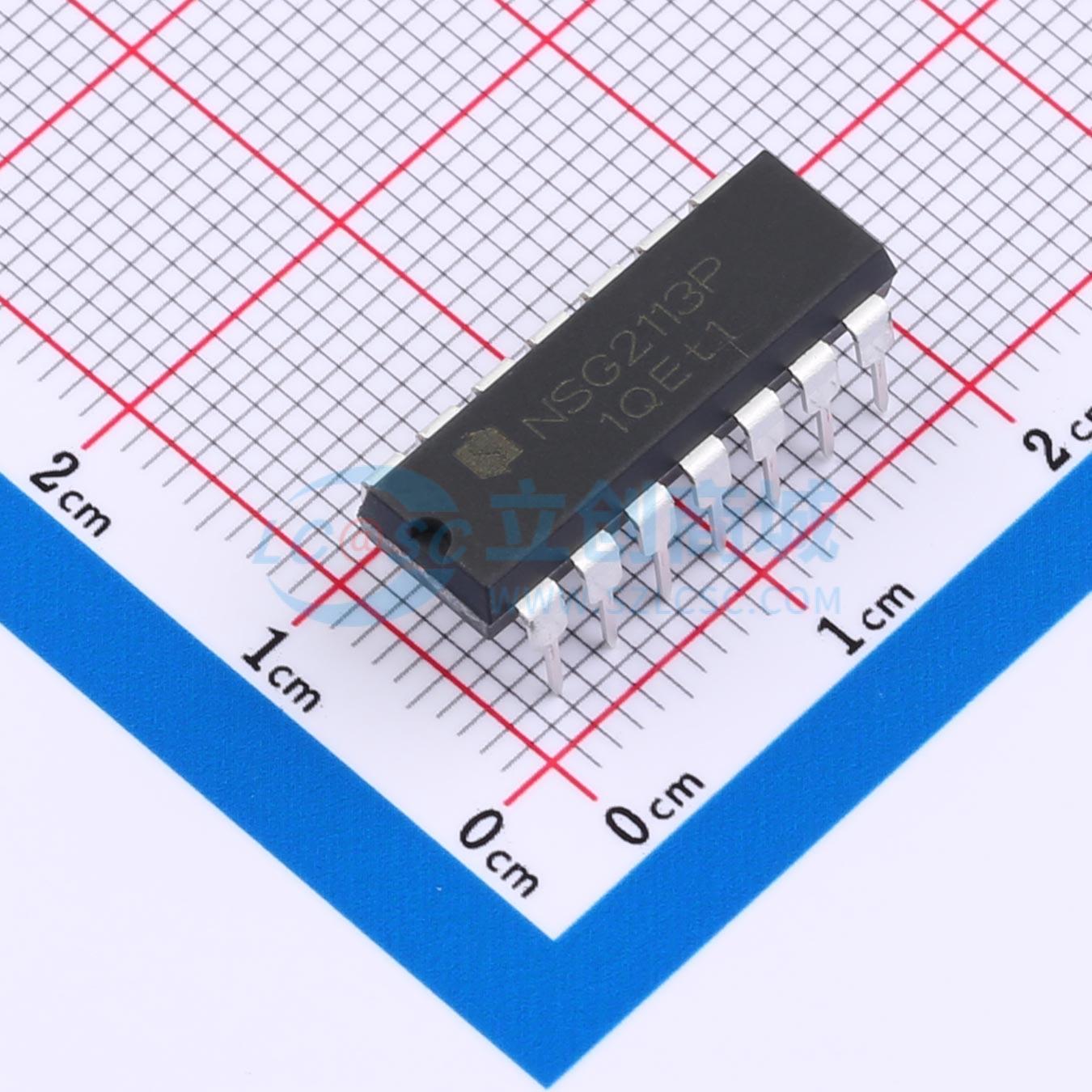

  • NSG2113P商品缩略图
  • NSG2113P商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NSG2113P

高压、高速功率MOSFET高低侧驱动芯片

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
NSG2113P是一款高压、高速功率MOSFET高低侧驱动芯片,采用高低压兼容工艺使得高、低侧栅驱动电路可以单芯片集成。具有独立的高、低侧传输通道,逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平,输出具有大电流脉冲能力,其浮动通道可用于驱动高压侧N沟道功率MOSFET,浮地通道最高工作电压可达700V。内部集成高低侧shutdown逻辑,可用于故障条件下的通断关断。采用DIP8封装,可以在 -40°C 至 125°C 温度范围内工作。
商品型号
NSG2113P
商品编号
C49023243
商品封装
DIP-8​
包装方式
管装
商品毛重
1.659743克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置半桥
负载类型MOSFET;IGBT
驱动通道数2
灌电流(IOL)4A
拉电流(IOH)4A
工作电压10V~20V
上升时间(tr)25ns
下降时间(tf)17ns
属性参数值
传播延迟 tpLH-
传播延迟 tpHL-
特性欠压保护(UVP)
工作温度-40℃~+125℃
输入高电平(VIH)-
输入低电平(VIL)-
静态电流(Iq)15uA
功能特性使能关断

商品概述

NSG2113P是一款高压、高速功率MOSFET高低侧驱动芯片,采用高低压兼容工艺实现高、低侧栅驱动电路的单芯片集成。该器件具有独立的传输通道,其逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平,输出级具备大电流脉冲驱动能力。浮地通道最高工作电压可达700V,可用于驱动高压侧N沟道功率MOSFET。芯片内部集成高低侧关断逻辑,支持故障条件下的快速关断。该器件采用DIP8封装,工作温度范围为-40°C至125°C。

商品特性

  • 采用自举工作的浮地通道
  • 最高工作电压可达700V
  • 兼容3.3V、5V和15V输入逻辑
  • dV_s/dt抗扰度可达±50V/nsec
  • V_s负偏压能力达-9V
  • 栅极驱动电压范围10V - 20V
  • 宽工作温度范围-40~125°C
  • 集成欠压锁定功能
  • 周期边沿触发关断逻辑
  • 输入与输出同相位
  • 逻辑与电源地之间允许±5V偏移
  • 开通与关断传输延迟典型值为130ns/130ns
  • 高、低侧传输延迟匹配
  • 驱动电流能力:拉电流/灌电流 = 4.0A / 4.0A
  • 集成高、低侧欠压锁定电路,正向阈值8.9V,负向阈值8.2V
  • 符合RoHS标准
  • 采用DIP8封装

应用领域

  • 通用逆变器
  • 交流与直流电源中的半桥和全桥转换器
  • 用于服务器、电信、IT和工业基础设施的高密度开关电源
  • 太阳能逆变器、电机驱动器和UPS
