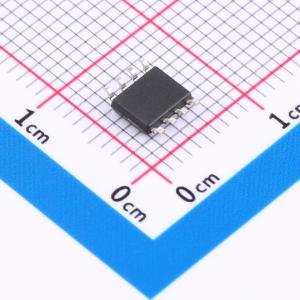

EG2011
MOS管栅极驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- EG2011是一款高性价比的大功率MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、欠压关断电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器中的驱动电路。
- 品牌名称
- EG(屹晶微)
- 商品型号
- EG2011
- 商品编号
- C48580019
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.16465克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | - | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 1A | |
| 拉电流(IOH) | 1A | |
| 工作电压 | 10V~20V | |
| 上升时间(tr) | 30ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 20ns | |
| 传播延迟 tpLH | 80ns | |
| 传播延迟 tpHL | 70ns | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | 0V~1.5V | |
| 静态电流(Iq) | 100uA | |
| 功能特性 | 交错导通保护；死区时间控制 |
商品概述
EG2011 是一款高性价比的大功率 MOS 管、IGBT 管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区控制电路、欠压关断电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器中的驱动电路。该芯片高端工作电压可达 220V，低端 VCC 电源电压范围宽，为 10V~20V，静态功耗约为 100uA。其具备闭锁功能，可防止输出功率管同时导通。输入通道 HIN 和 LIN 均内建了 250K 下拉电阻，确保输入悬空时上下功率 MOS 管处于关闭状态。输出电流能力为 IO+/- 1.0A/1.0A，采用 SOP8 封装。
商品特性
- 高端悬浮自举电源设计，耐压可达 220V
- 适应 5V、3.3V 输入电压
- 最高频率支持 500KHZ
- 低端 VCC 欠压关断输出
- 输出电流能力 IO+/- 1.0A/1.0A
- 内建死区控制电路
- 自带闭锁功能，彻底杜绝上下管输出同时导通
- HIN 输入通道高电平有效，控制高端 HO 输出
- LIN 输入通道高电平有效，控制低端 LO 输出
- 外围器件少
- 封装形式：SOP8
- 无铅无卤，符合 ROHS 标准
应用领域
- 电动工具
- 移动电源高压快充开关电源
- 变频水泵控制器
- 电动车控制
- 无刷电机驱动器
