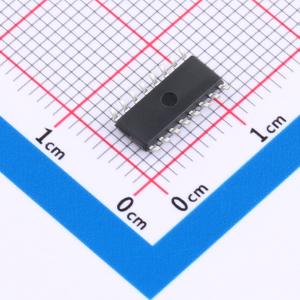

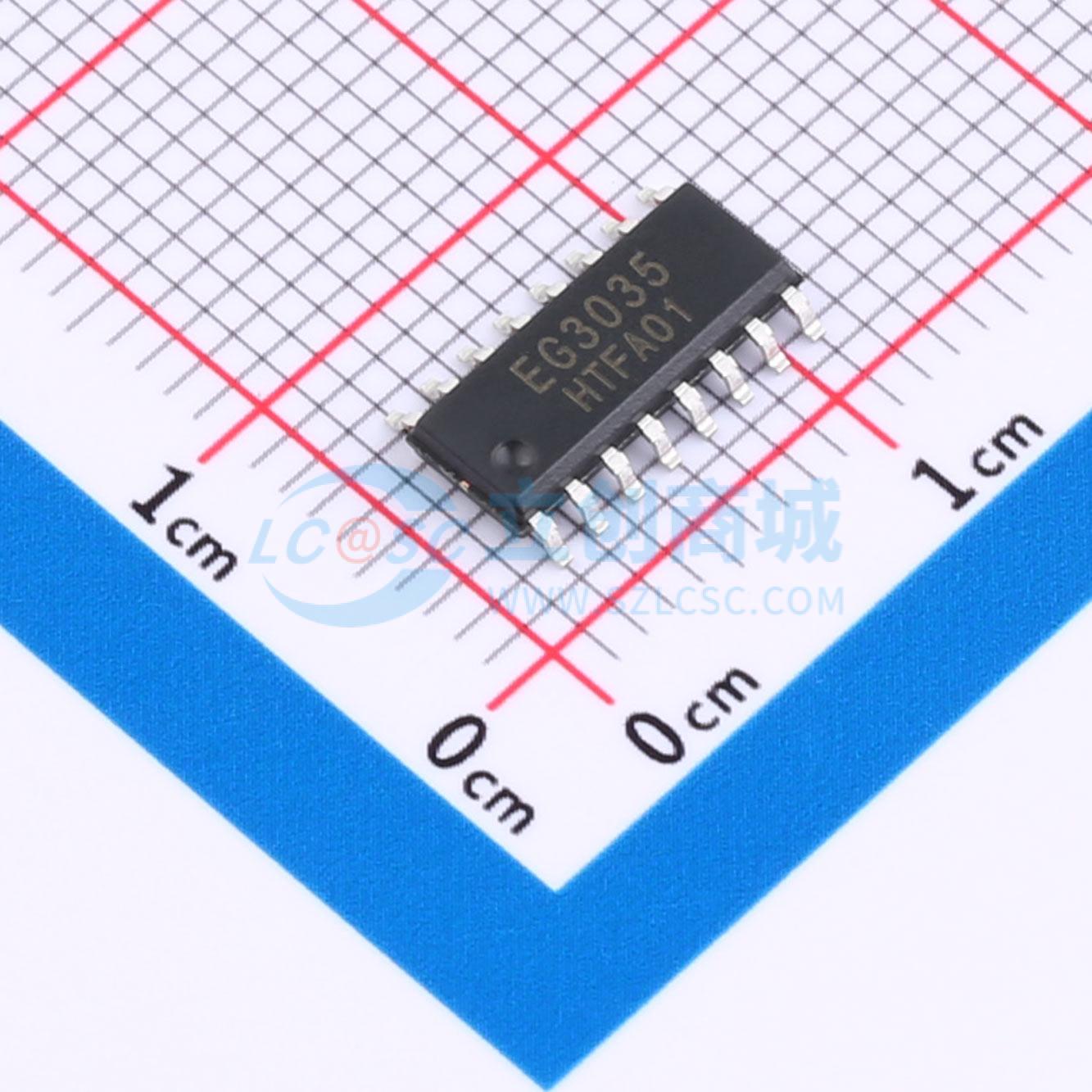

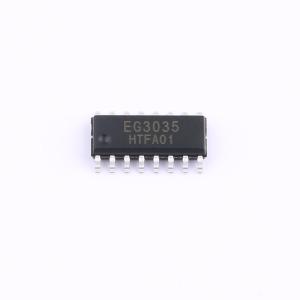

EG3035
三相P/NMOS管栅极驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- EG3035是一款高性价比三相PMOS、NMOS管栅极驱动专用芯片，内部集成了LDO、死区时控制电路、欠压关断电路、闭锁电路、输出驱动电路，用于电机控制器、电源的驱动电路。
- 品牌名称
- EG(屹晶微)
- 商品型号
- EG3035
- 商品编号
- C48580030
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.275267克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 三相 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 3 | |
| 灌电流(IOL) | 280mA | |
| 拉电流(IOH) | 260mA | |
| 工作电压 | 9V~36V | |
| 上升时间(tr) | 280ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | - | |
| 传播延迟 tpLH | 90ns | |
| 传播延迟 tpHL | 30ns | |
| 工作温度 | -45℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | -300mV~800mV | |
| 静态电流(Iq) | 500uA | |
| 功能特性 | 交错导通保护；死区时间控制 |
商品概述
EG3035 是一款高性价比三相 PMOS、NMOS 管栅极驱动专用芯片，内部集成了 LDO、死区时间控制电路、欠压关断电路、闭锁电路和输出驱动电路，用于电机控制器和电源的驱动电路。该芯片的电源电压范围为 6V～36V，静态功耗小于 1mA。它集成了 5V 输出 LDO，可为外部 MCU 等器件供电。当输入电压超过 12V 时，为更好地匹配 P/N MOS 管，LO 输出的最高电压为 11V，HO 输出的最低电压为 VCC 减去 11V。LO 的输出电流能力为 IO+/- 0.045/0.28A，HO 的输出电流能力为 IO+/- 0.26/0.04A。
商品特性
- 三相 P/N MOS 管栅极驱动
- 电源电压输入范围：6V-36V
- 适应 3V-30V 输入电压
- 具有 VCC 欠压保护
- 内置 5V/50mA 输出 LDO
- 内建死区控制电路
- 自带闭锁功能
- LIN1/2/3 输入通道高电平有效，控制 LO 输出
- HIN1/2/3 输入通道高电平有效，控制 HO 输出
- 封装形式：SOP16
应用领域
- 吸尘器
- 变频水泵控制器
- 电源
- 风扇
- 电机驱动器
