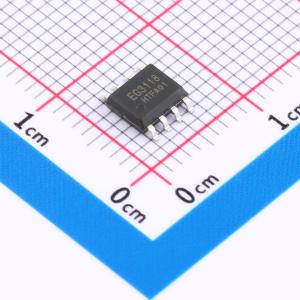

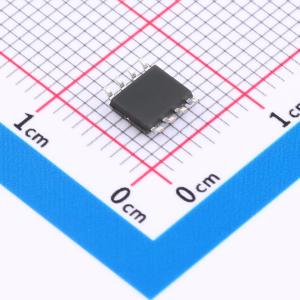

温馨提醒：图片仅供参考，商品以实物为准
EG3118
大功率MOS管、IGBT管栅极驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- EG3118是一款高性价比的大功率MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器中的驱动电路。
- 品牌名称
- EG(屹晶微)
- 商品型号
- EG3118
- 商品编号
- C48580031
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.193125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边；高边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 2.5A | |
| 拉电流(IOH) | 2.5A | |
| 工作电压 | 5V~20V | |
| 上升时间(tr) | 120ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 80ns | |
| 传播延迟 tpLH | 80ns | |
| 传播延迟 tpHL | 60ns | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | -300mV~1.3V | |
| 静态电流(Iq) | 170uA | |
| 功能特性 | 交错导通保护 |
商品概述
一款高性价比的大功率MOS管与IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器中的驱动电路。其高端工作电压可达650V，低端VCC电源电压范围宽达5V~20V，静态电流约为170μA。输入通道HIN和LIN内置250kΩ下拉电阻，确保输入悬空时上下功率MOS管处于关闭状态，输出电流能力为IO+/IO- 2.5A/2.5A，采用SOP8封装。
商品特性
- 高端悬浮自举电源设计，耐压可达650V
- 适应5V、3.3V输入电压
- 最高频率支持1MHz
- 低端VCC电压范围5V~20V
- 输出电流能力IO+/- 2.5A/2.5A
- HIN输入通道高电平有效，控制高端HO输出
- LIN输入通道高电平有效，控制低端LO输出
- 输入信号相互闭锁
- 外围器件少
- 封装形式：SOP8
- 无铅无卤，符合ROHS标准
应用领域
- 移动电源高压快充开关电源
- 电动车控制器
- 变频水泵控制器
- 650V降压型开关电源
- 无刷电机驱动器
