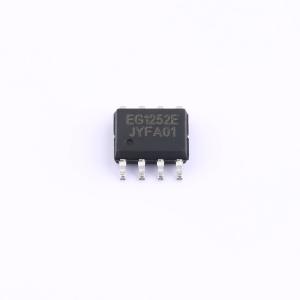

温馨提醒：图片仅供参考，商品以实物为准
EG1252E
电流模式控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- EG1252E是一款高性价比电流模式PWM控制器，适合于中、大等功率正激电源方案以及反激电源方案。EG1252E内置抖频功能，具有优良的EMI特性。EG1252E内置有完备的保护功能：VCC欠压保护（UVLO）、VCC过压保护（VOP）、逐周期电流限制、输入欠压保护、过载保护、软启动等。
- 品牌名称
- EG(屹晶微)
- 商品型号
- EG1252E
- 商品编号
- C48580023
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.177425克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | - | |
| 开关频率 | 100kHz | |
| 输出电流 | 800mA | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 49% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式；正激式 | |
| 功能特性 | EMI优化(抖频模式)；可调软启动；前沿消隐；欠压锁定；欠压保护(UVP)；Brown-in/Brown-out检测；过流保护(OCP) | |
| 工作温度 | -45℃~+125℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品概述
EG1252E是一款高性价比电流模式PWM控制器，适用于中、大等功率的正激电源方案以及反激电源方案。该器件内置抖频功能，具备优良的电磁干扰特性。它集成了完备的保护功能，包括电源欠压保护、电源过压保护、逐周期电流限制、输入欠压保护、过载保护以及软启动。
商品特性
- 峰值电流模式控制
- 优良的电磁干扰特性
- 外围器件少
- 外置软启动
- 输入欠压保护
- 电源欠压保护
- 光耦开路保护
- 最大占空比 49%
- 外置电阻可设脉宽调制频率，最高频率可达500kHz
- 逐周期电流限制
- 输出电流能力 IO + / - 0.5A / 0.8A
- 内置前沿消隐
- 低启动电流
- 封装形式SOP8
应用领域
- LED屏
- 锂电池充电器
- 铅酸电池充电器
- 适配器
- 电机驱动电源
