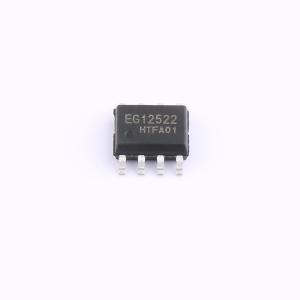

温馨提醒：图片仅供参考，商品以实物为准
EG12522
双管正激专用半桥驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- EG12522是一款高性价比的双管正激专用半桥驱动芯片，内部集成了逻辑信号输入处理电路、电平位移电路、脉冲滤波电路及输出匹配驱动电路，专用于双管正激电源场合。
- 品牌名称
- EG(屹晶微)
- 商品型号
- EG12522
- 商品编号
- C48580024
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.189575克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 1.2A | |
| 拉电流(IOH) | 800mA | |
| 工作电压 | 4V~20V | |
| 上升时间(tr) | 30ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 20ns | |
| 传播延迟 tpLH | 100ns | |
| 传播延迟 tpHL | 70ns | |
| 工作温度 | -45℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | -300mV~1V | |
| 静态电流(Iq) | 0uA | |
| 功能特性 | 死区时间控制 |
商品概述
EG12522是一款高性价比的双管正激专用半桥驱动芯片，内部集成了逻辑信号输入处理电路、电平位移电路、脉冲滤波电路及输出匹配驱动电路，专用于双管正激电源场合。该芯片高端的工作电压可达600V，低端Vcc的电源电压范围宽，为4V～20V。其输入通道IN内建了一个100kΩ下拉电阻，在输入悬空时使上、下功率MOS管处于关闭状态。输出电流能力IO+/-为0.8A/1.2A，采用SOP8封装。当输入逻辑信号IN为“0”时，驱动器控制输出HO为“0”（上管关断），LO为“0”（下管关断）；当输入逻辑信号IN为“1”时，驱动器控制输出HO为“1”（上管打开），LO为“1”（下管打开）。该芯片采用自举悬浮驱动电源结构，大大简化了驱动电源设计，仅用一路电源电压VCC即可完成高端N沟道MOS管和低端N沟道MOS管两个功率开关器件的驱动。自举电容VC的最小容值可按以下公式计算：VC ≥ 15 × (2 × [2 × Qg + Qperiod + (Ibso/F) + (Ibsc/F)]) / (Vcc - VF - Vds)。其中：Qg为高压侧MOS管的栅极电荷；Qperiod为每个周期中电平转换电路的电荷要求，约为5nC；Ibso为高压侧驱动电路打开时的静态电流；Ibsc为自举电容的漏电流；F为电路工作频率；Vcc为低端电源电压；VF为自举二极管的正向压降；Vds为MOS管需要彻底打开的GS电压。
商品特性
- 双管正激电源600V高压驱动
- 高端悬浮自举电源设计
- IN适应0-20V输入电压
- 小于1μA静态电流
- 最高频率支持500kHz
- 低端VCC电压范围4V-20V
- 输出电流能力IO+/- 0.8A/1.2A
- HO、LO通道匹配输出
- 外围器件少
- 封装形式：SOP8
应用领域
- 双管正激电源
