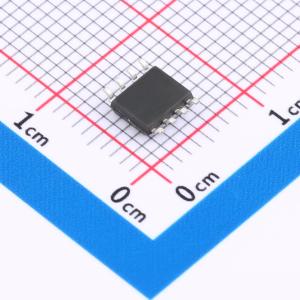

EG2203
高压半桥驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- EG2203是一款高性价比的MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、欠压保护电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器、电源DC-DC中的驱动电路。
- 品牌名称
- EG(屹晶微)
- 商品型号
- EG2203
- 商品编号
- C48580028
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.189625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 1A | |
| 拉电流(IOH) | 500mA | |
| 工作电压 | 10V~25V | |
| 上升时间(tr) | 60ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 30ns | |
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | -300mV~1V | |
| 静态电流(Iq) | 260uA | |
| 功能特性 | 交错导通保护；死区时间控制 |
商品概述
EG2203是一款高性价比的MOSFET和IGBT栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、欠压保护电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器和DC-DC电源中的驱动电路。该芯片高端工作电压可达600V，低端VCC电源电压范围为10V至25V。输入通道HIN内置200K下拉电阻，LIN内置200K上拉电阻，在输入悬空时确保上下功率MOSFET处于关断状态。输出电流能力为IO+/- 0.5A/1.0A，采用SOP8封装。
商品特性
- 高端悬浮自举电源设计，耐压可达600V
- 兼容5V和3.3V输入逻辑电平
- 最高工作频率支持500kHz
- VCC和VB电源端具备欠压保护功能
- 低端VCC电源电压范围：10V至25V
- 输出电流能力：IO+/- 0.5A / 1.0A
- HIN输入通道高电平有效，控制高端HO输出
- LIN输入通道低电平有效，控制低端LO输出
- 所需外围元件少
- 封装形式：SOP8
- 符合无铅、无卤及RoHS标准
应用领域
- 移动设备高压快速充电开关电源
- 无线充电驱动器与变频水泵控制器
- DC-DC电源
- 无刷电机驱动器
