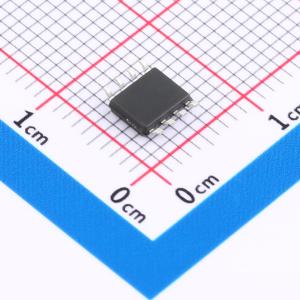

EG27322
单通道8A高速低侧驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- EG27322 是一款高性价比高速单路驱动专用芯片，内部集成了逻辑信号输入处理电路、电平位移电路、输出驱动电路，用于电机控制器、太阳能逆变电源、开关电源、变压器中的驱动电路。
- 品牌名称
- EG(屹晶微)
- 商品型号
- EG27322
- 商品编号
- C48580029
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.186025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 8A | |
| 拉电流(IOH) | 9A | |
| 工作电压 | 5V~25V | |
| 上升时间(tr) | 10ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 14ns | |
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 工作温度 | -45℃~+125℃ | |
| 输入高电平(VIH) | 2.2V~2.8V | |
| 输入低电平(VIL) | 1.4V~1.8V | |
| 静态电流(Iq) | 190uA | |
| 功能特性 | 使能关断 |
商品概述
EG27322 是一款高性价比高速单路驱动专用芯片，内部集成了逻辑信号输入处理电路、电平位移电路和输出驱动电路，适用于电机控制器、太阳能逆变电源、开关电源以及变压器中的驱动电路。该芯片电源电压范围宽，为5V~25V，静态功耗低于200uA。输入通道IN内置一个400K下拉电阻；当输入悬空时，OUTA为高阻态，OUTB输出低电平。其输出电流能力为IO+/IO- 9A/8A，采用SOP8封装。
商品特性
- VDD电压范围5V-25V
- 逻辑输入电压范围宽，为-6V-25V
- 具备VDD欠压保护功能
- 输出电流能力IO+/IO- 9A/8A
- 输入输出延迟时间短
- 输出上升沿和下降沿时间短
- 输入悬空时，输出为低电平
- 封装形式：SOP8
应用领域
- 逆变器
- 开关电源
- DCDC转换器
- 马达控制
- 太阳能控制器
