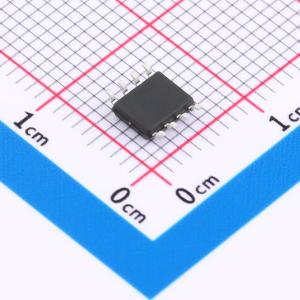

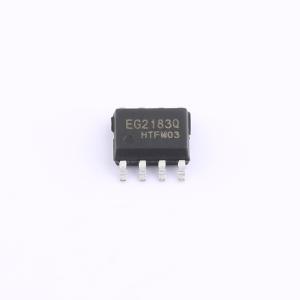

EG2183Q
高压650V半桥驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- EG2183Q 是一款高性价比的大功率MOS 管、IGBT 管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器中的驱动电路。
- 品牌名称
- EG(屹晶微)
- 商品型号
- EG2183Q
- 商品编号
- C48580026
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.191525克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 2.5A | |
| 拉电流(IOH) | 2A | |
| 工作电压 | 10V~20V | |
| 上升时间(tr) | 120ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 80ns | |
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | -300mV~1.3V | |
| 静态电流(Iq) | 200uA | |
| 功能特性 | 交错导通保护；死区时间控制 |
商品概述
EG2183Q是一款高性价比的大功率MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时间控制电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器中的驱动电路。高端工作电压可达650V，低端VCC电源电压范围宽，为10V~20V，静态功耗小于200uA。具有闭锁功能防止输出功率管同时导通，输入通道HIN内建了一个250K下拉电阻，LIN内建了上拉到高电位，在输入悬空时使上、下功率MOS管处于关闭状态，输出电流能力IO+/-为2A/2.5A，采用SOP8封装。
商品特性
- 高端悬浮自举电源设计，耐压可达650V
- 适应5V、3.3V输入电压
- 最高频率支持500KHZ
- VCC和VB电源带欠压保护
- 低端VCC电压范围10V-20V
- 输出电流能力IO+/- 2A/2.5A
- 内建死区控制电路
- 自带闭锁功能，彻底杜绝上、下管输出同时导通
- HIN输入通道高电平有效，控制高端HO输出
- LIN输入通道低电平有效，控制低端LO输出
- 外围器件少
- 封装形式：SOP8
- 无铅无卤符合ROHS标准
应用领域
- 移动电源高压快充开关电源
- 电动车控制器
- 变频水泵控制器
- 无刷电机驱动器
