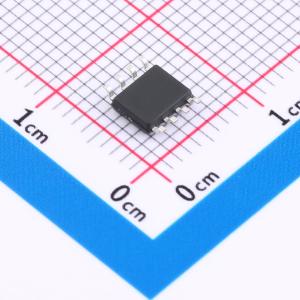

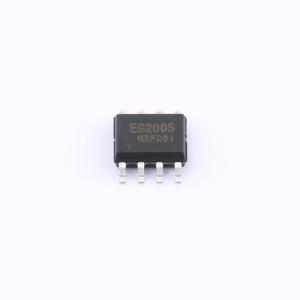

温馨提醒：图片仅供参考，商品以实物为准
EG2005
MOS管栅极驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- EG2005是一款高性价比的大功率MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、欠压关断电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器中的驱动电路。
- 品牌名称
- EG(屹晶微)
- 商品型号
- EG2005
- 商品编号
- C48580020
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.186375克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边；高边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 600mA | |
| 拉电流(IOH) | 300mA | |
| 工作电压 | 10V~20V | |
| 上升时间(tr) | 180ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 70ns | |
| 传播延迟 tpLH | 230ns | |
| 传播延迟 tpHL | 210ns | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | -300mV~1.5V | |
| 静态电流(Iq) | 100uA | |
| 功能特性 | 交错导通保护；死区时间控制 |
商品概述
EG2005是一款高性价比的大功率MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、欠压关断电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器中的驱动电路。高端的工作电压可达220V，低端VCC的电源电压范围宽10V～20V，静态功耗大约100uA。具有闭锁功能防止输出功率管同时导通，输入通道HIN内建了一个250K下拉电阻，LIN内建了一个250K下拉电阻，在输入悬空时使上、下功率MOS管处于关闭状态，输出电流能力IO+/- 0.3/0.6A，采用SOP8封装。
商品特性
- 高端悬浮自举电源设计，耐压可达220V
- 适应5V、3.3V输入电压
- 最高频率支持500KHZ
- 低端VCC欠压关断输出
- 输出电流能力IO+/- 0.3A/0.6A
- 内建死区控制电路
- 自带闭锁功能，彻底杜绝上、下管输出同时导通
- HIN输入通道高电平有效，控制高端HO输出
- LIN输入通道高电平有效，控制低端LO输出
- 外围器件少
- 封装形式：SOP8
- 无铅无卤符合ROHS标准
应用领域
- 电动工具
- 移动电源高压快充开关电源
- 变频水泵控制器
- 电动车控制
- 无刷电机驱动器
