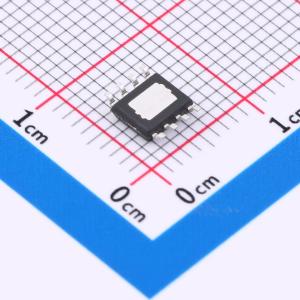

温馨提醒：图片仅供参考，商品以实物为准
XL3007
降压型 1.5A 8V~60V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 降压恒流，内置，输入8-60V，输出0.21-40V，1.5A，220KHz
- 品牌名称
- XLSEMI(芯龙)
- 商品型号
- XL3007
- 商品编号
- C48031580
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.140526克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 8V~60V | |
| 输出电压 | - | |
| 输出电流 | 1.5A | |
| 开关频率 | 220kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.8mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 过流保护 |
商品概述
XL3007是一款高效率的降压恒流型LED驱动器，具有恒定的220kHz开关频率，输出电流能力高达1.5A。它支持8V~60V的宽输入电压范围，并支持最大100%占空比输出。芯片内置环路补偿模块，可有效减少系统所需元器件数量，降低整体电源系统成本并节省印刷电路板空间。该芯片还内置了热关断保护和输出限流保护功能。
商品特性
- 输入电压范围：8V~60V
- 输出电流采样电压：0.21V
- 输出可驱动1至12串1W LED
- 电流采样电压精度：±3%
- 恒定220kHz开关频率
- 最大1.5A开关电流
- 内置功率MOSFET
- 效率高达95%以上
- 输出功率高达12W
- 最大占空比100%
- 出色的线性与负载调整率
- 内置热关断保护功能
- 内置限流保护功能
- 工作温度范围：-40℃至125℃
- 器件HBM ESD分类等级：Class 3A
- SOP8-EP封装
应用领域
- 降压恒流驱动
- LED背光驱动
- 通用LED照明
