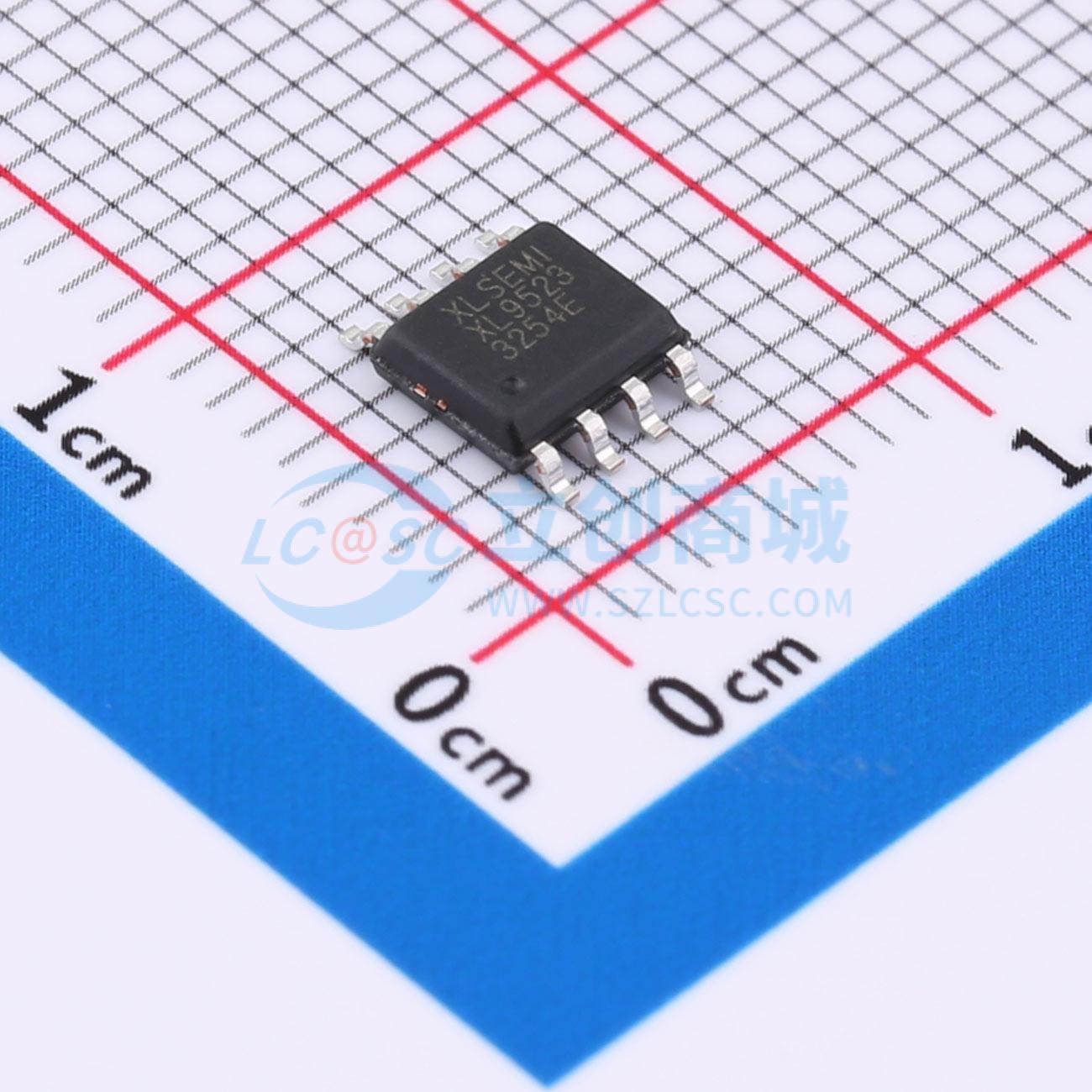

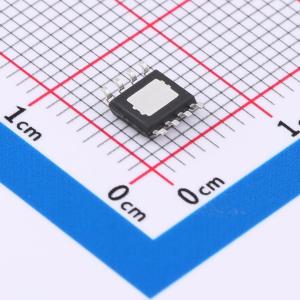

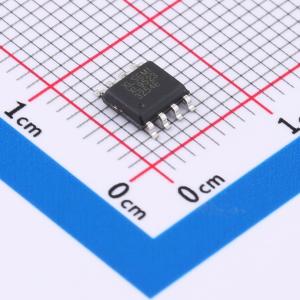

XL9523
3.0A 150KHz 50V同步整流降压型LED恒流驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 同步降压恒流，内置，输入5-45V，输出可调，3A，150KHz
- 品牌名称
- XLSEMI(芯龙)
- 商品型号
- XL9523
- 商品编号
- C48031594
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.122克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 5V~45V | |
| 开关频率 | 150kHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 过温保护(OTP)；短路保护(SCP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 4% |
商品概述
这是一款高效率的同步整流降压恒流型LED驱动器，采用恒定的150KHz开关频率，输出电流能力高达3A。该器件支持5V~45V的宽输入电压范围，同时支持最大90%占空比输出。芯片内部集成了环路补偿模块，有效减少了系统所需的外部元器件数量，有助于降低整个电源系统的成本并节省印制电路板空间。此外，芯片还内置了热关断保护、输出限流保护以及短路保护等功能。
商品特性
- 推荐工作电压范围：5V~45V
- 输出电流采样电压：0.23V
- 输出可驱动1~9串LED
- 电流采样电压精度：±4%
- 恒定150KHz开关频率
- 最大开关电流：3A
- 内置功率MOSFET
- 效率高达95%以上
- 输出功率高达15W
- 出色的线性调整率与负载调整率
- EN引脚支持TTL电平开关机功能
- 内置热关断保护功能
- 内置限流保护功能
- 工作温度范围：-40℃至125℃
- 器件HBM ESD等级：Class 3A
- 采用SOP8-EP封装
应用领域
- 降压恒流驱动
- 显示器LED背光
- 通用LED照明
