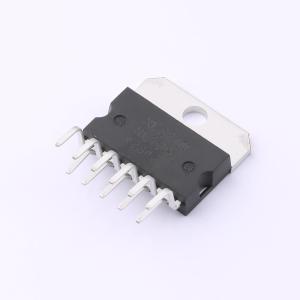

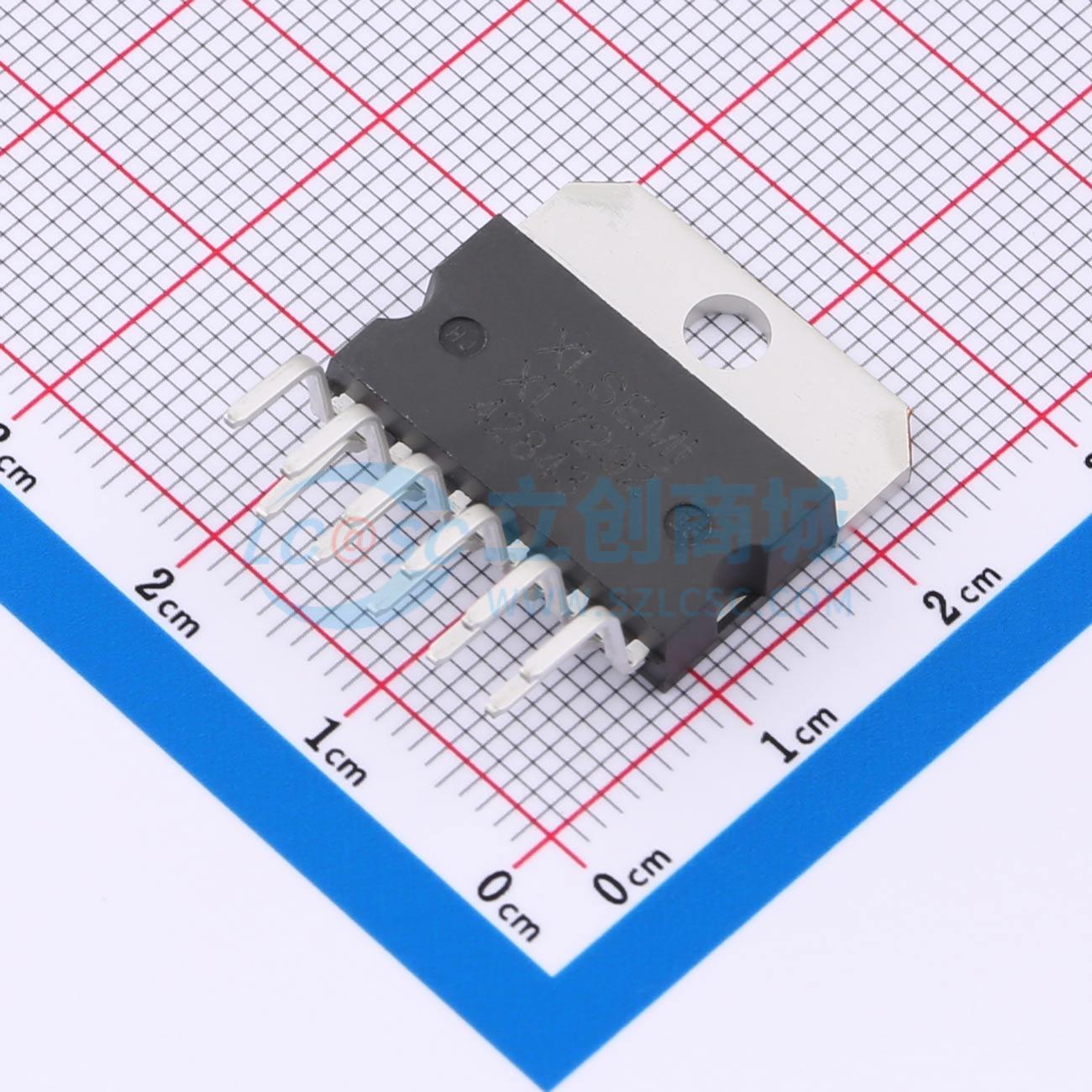

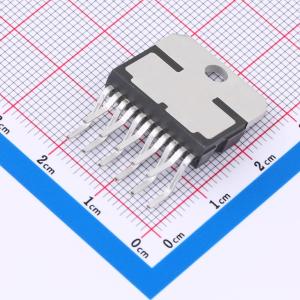

XL7292
2×35W 5A大功率双路音频功率放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AB类功率放大器，功率30W*2
- 品牌名称
- XLSEMI(芯龙)
- 商品型号
- XL7292
- 商品编号
- C48031601
- 商品封装
- FZIP-11
- 包装方式
- 管装
- 商品毛重
- 7.359克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | - | |
| 总谐波失真+噪声(THD+N) | 0.02% | |
| 静态电流(Iq) | 31mA | |
| 信噪比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 75dB | |
| 效率 | - | |
| 输入通道数 | 2对差分输入 | |
| 功能特性 | ESD保护；使能/关断功能；过压保护 | |
| 工作电压 | 8V~20V；16V~40V；-20V~-8V | |
| 工作温度 | - |
商品概述
XL7292是一款AB类双通道音频功率放大器，专为大功率、高效率优化设计。该器件具有极低的静态电流，在35W输出功率下最大限度地提高了音频信号的保真度，其高效的设计在实现出色音频性能的同时最大程度地降低了系统功耗。XL7292具备静音功能和待机功能，并集成了过功率保护、输出过压保护、限流保护以及热关断保护功能，极大地提高了芯片的可靠性、易用性和稳定性。在输入电压为±20V、负载阻抗为4Ω或8Ω的情况下，输出功率可达25W（THD=0.1%）；在相同输入电压和负载条件下，输出功率可达35W（THD=10%）。热阻Rsc = 1.5℃/W。
商品特性
- 输入电压范围：16V ~ 40V
- 最大输出电流能力：5A
- 最大输出功率：2×35W
- 具备静音功能
- 具备待机功能
- 内置输出过功率保护功能
- 内置输出过压保护功能
- 内置限流保护功能
- 内置热关断保护功能
- 低静态电流：31mA
- 低失真度：0.02%（1kHz，1W）
- 器件HBM ESD分类等级：Class 3B
- FZIP11封装
应用领域
- 车载音频功放
- 舞台音响
- 多媒体音箱
- 开放式移动音响系统
