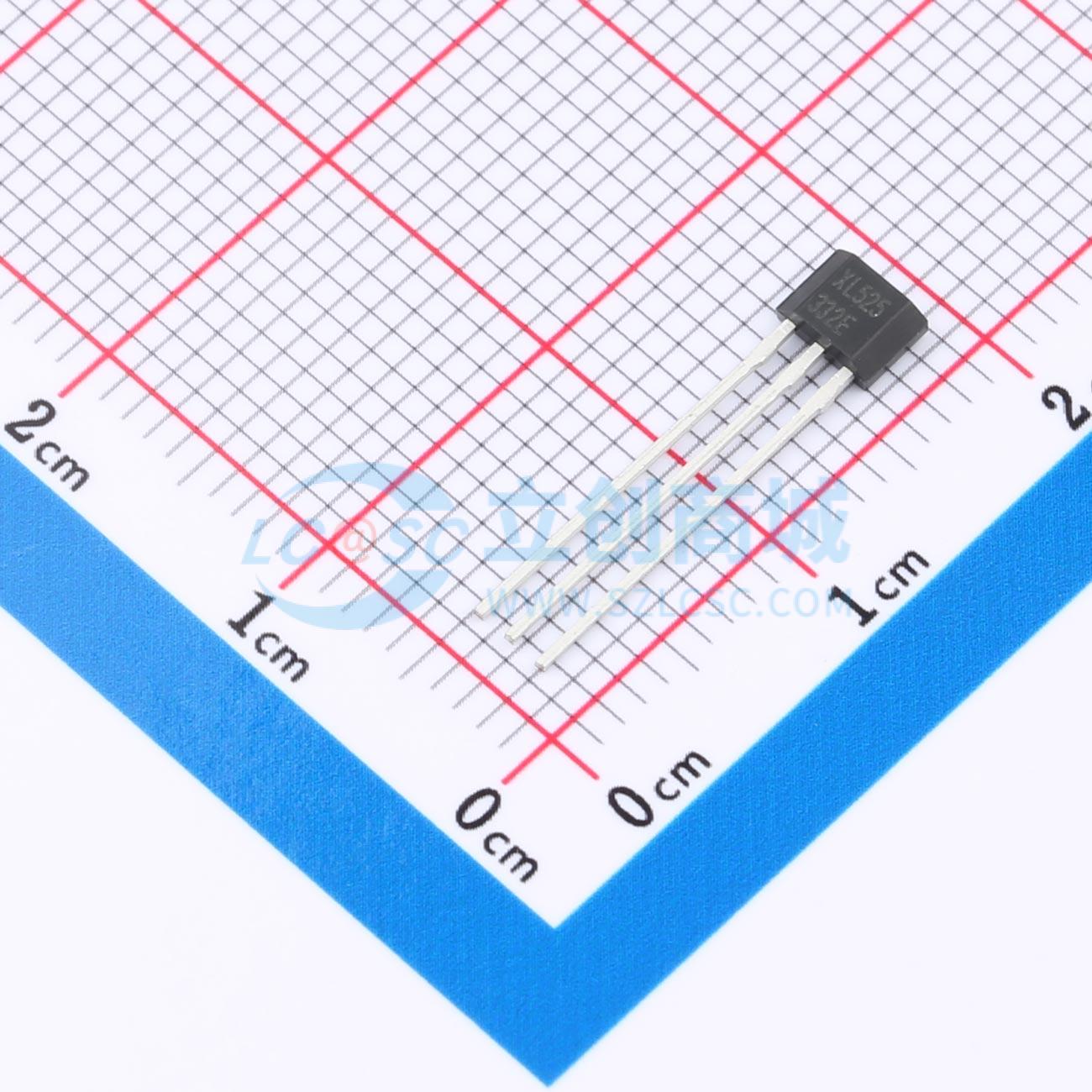

温馨提醒：图片仅供参考，商品以实物为准
XL525
锁存型霍尔开关传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 锁存。释放点-110Gs,工作温度-40-125°工作电压3.3-45V，工作点110Gs
- 品牌名称
- XLSEMI(芯龙)
- 商品型号
- XL525
- 商品编号
- C48031609
- 商品封装
- TO-92S-3
- 包装方式
- 袋装
- 商品毛重
- 0.123克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 工作电压 | 3.3V~45V | |
| 工作点(Gs) | 11mT | |
| 释放点(Gs) | 11mT |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 2.5mA | |
| 输出类型 | 开路集电极 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 反向电压保护 |
商品概述
专为宽电压、低静态电流及宽温度范围优化设计的锁存型霍尔开关传感器，可承受高达50V的电源电压，提供高达40mA的负载能力。广泛应用于汽车电子、工业控制等领域。采用集电极开路输出架构，具有较强的抗电磁干扰能力。内部集成了基准电压源、温度补偿模块、霍尔阵列、差分比较器、迟滞锁存器和功率输出级等电路模块，在全电压范围和全温度范围内具有较高的磁场响应灵敏度、对称性和较强的抗电磁干扰能力。
商品特性
- 宽工作电压范围：3.3V~45V
- 低静态电流：2.0mA
- 器件HBM ESD分类等级Class3B
- 支持输入电源防反接功能
- 磁场对称性好
- 40mA负载能力
- TO92S-3封装
- 磁场工作点：110Gs
- 磁场释放点：-110Gs
应用领域
- 电动工具
- 流量传感器
- 阀门及电磁阀状态
- 直流无刷电机位置传感器
- 转速表
