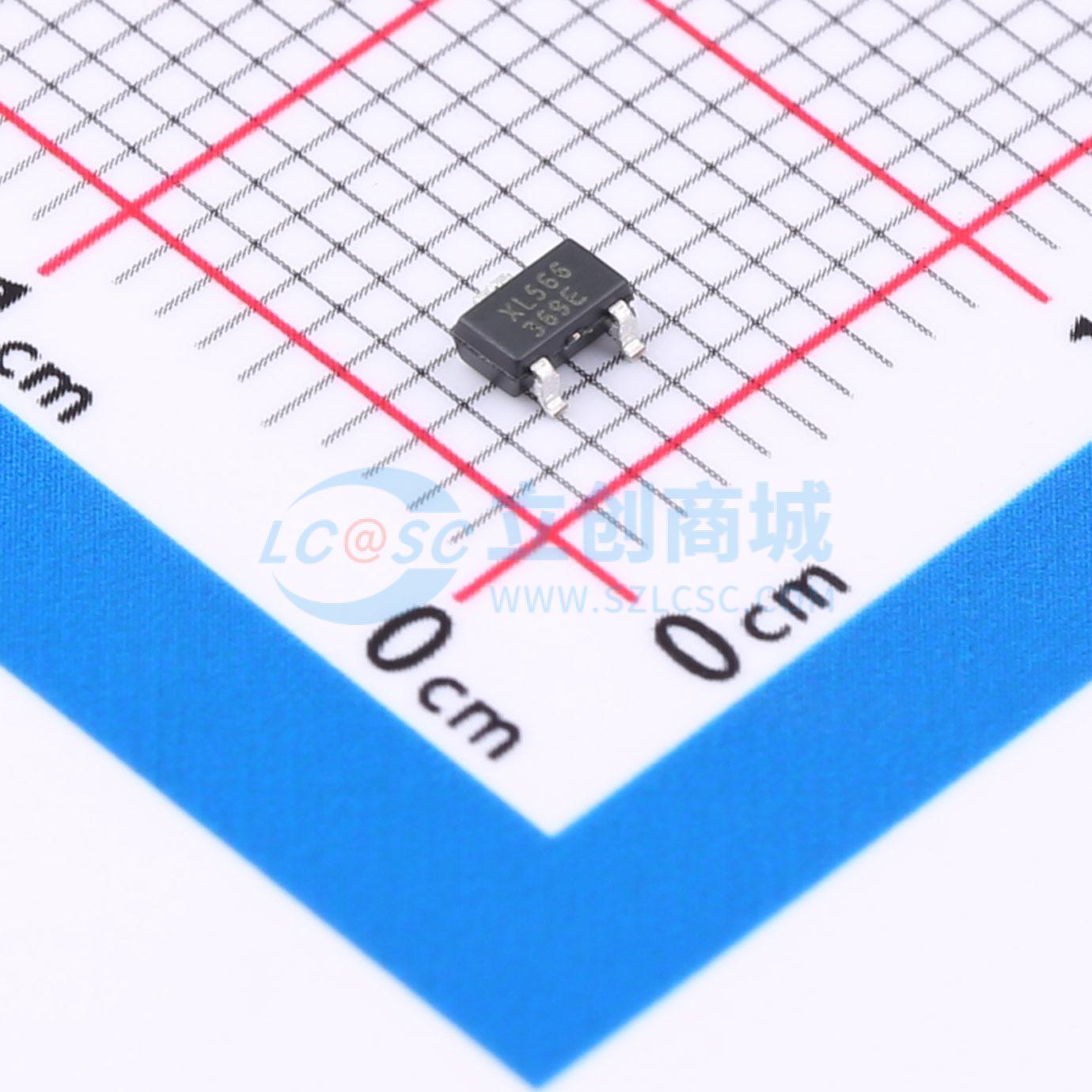

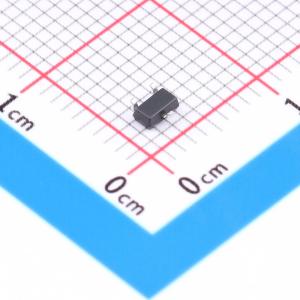

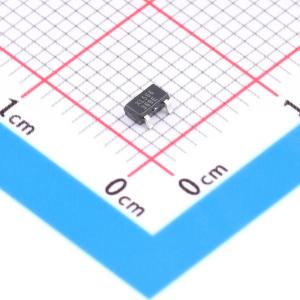

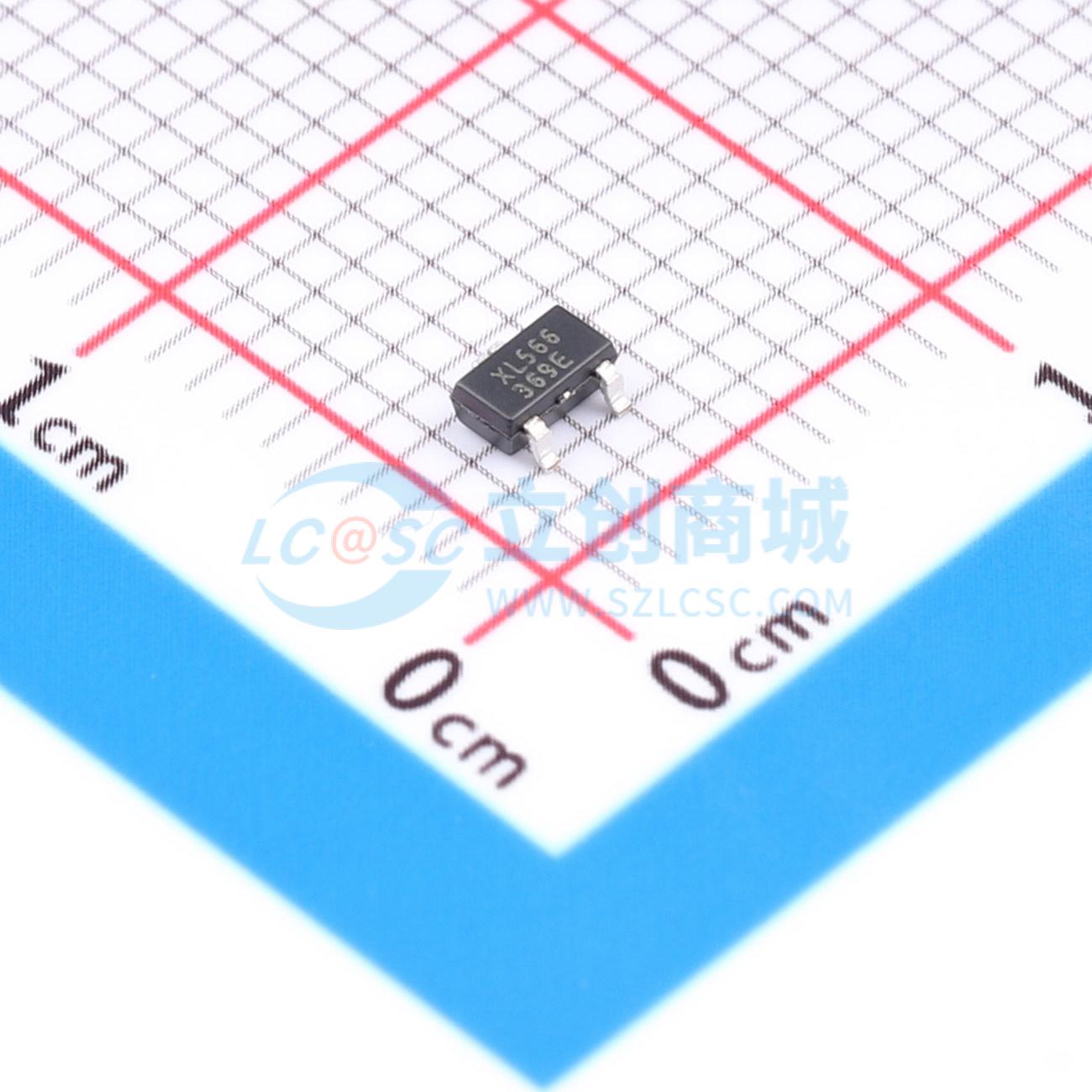

XL566
全极型霍尔开关传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 全级。释放点±60Gs,工作温度-40-125°工作电压3.3-45V，工作点±80Gs
- 品牌名称
- XLSEMI(芯龙)
- 商品型号
- XL566
- 商品编号
- C48031623
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 全极型 | |
| 工作电压 | 3.3V~45V | |
| 工作点(Gs) | 8mT | |
| 释放点(Gs) | 6mT |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 3.2mA | |
| 输出类型 | 开路集电极 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 反向电压保护 |
商品概述
XL566是一款专为宽电压、低静态电流及宽温度范围优化设计的全极型霍尔开关传感器，可承受高达50V的电源电压，提供高达40mA的负载能力。该器件广泛应用于汽车电子、工业控制等领域，采用集电极开路输出架构，具有较强的抗电磁干扰能力。其内部集成了基准电压源、温度补偿模块、霍尔阵列、差分比较器、迟滞锁存器和功率输出级等电路模块，在全电压范围和全温度范围内具有较高的磁场一致性和较强的抗电磁干扰能力。
商品特性
- 宽工作电压范围：3.3V~45V
- 低静态电流：2.5mA
- 器件HBM ESD分类等级Class3B
- 支持输入电源防反接功能
- 40mA负载能力
- SOT23-3封装
- 磁场工作点：±80Gs
- 磁场释放点：±60Gs
应用领域
- 电动工具
- 流量传感器
- 阀门及电磁阀状态
- 直流无刷电机位置传感器
- 转速表
