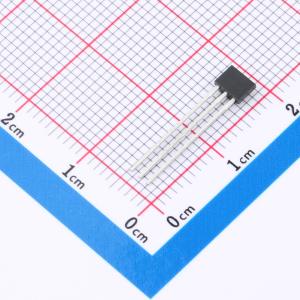

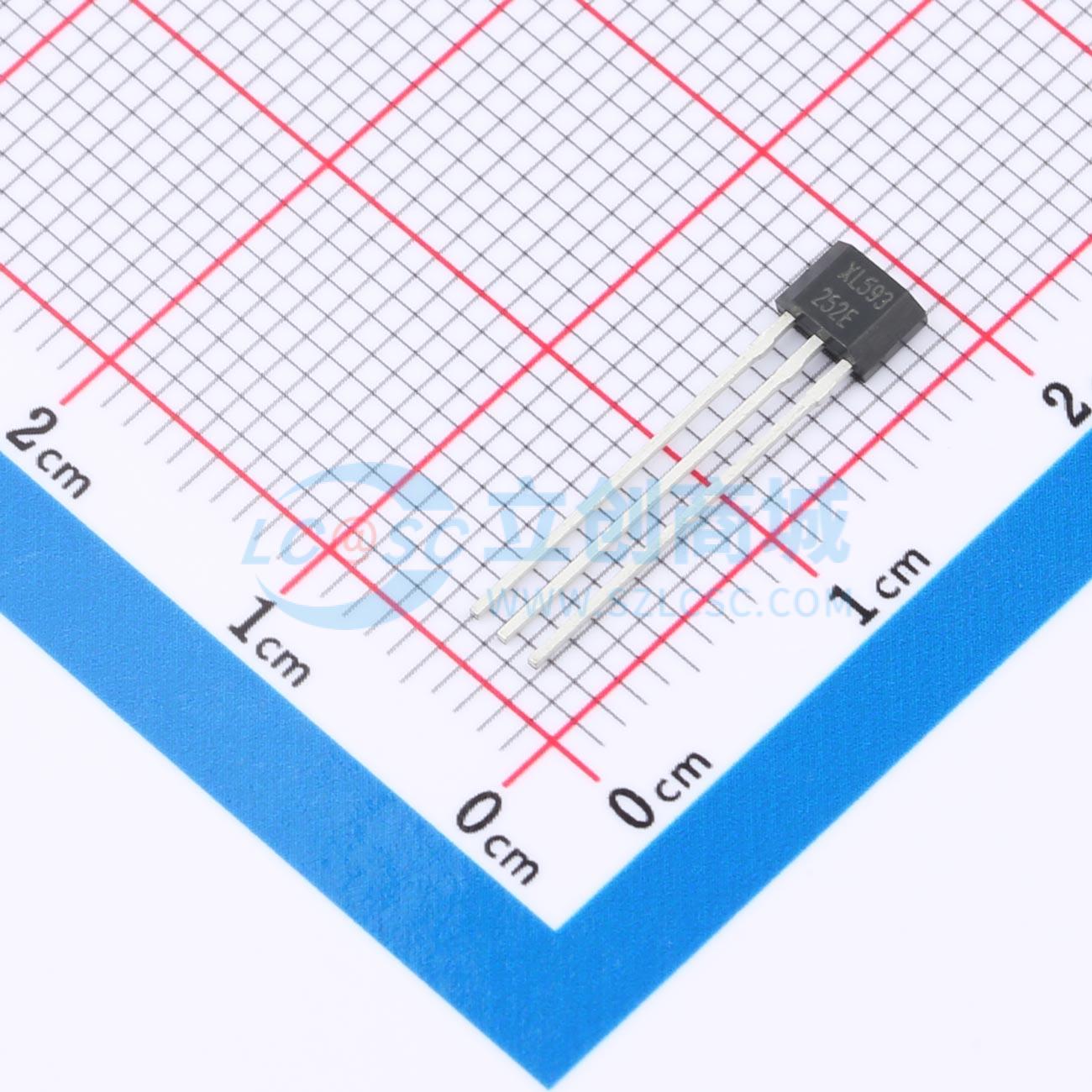

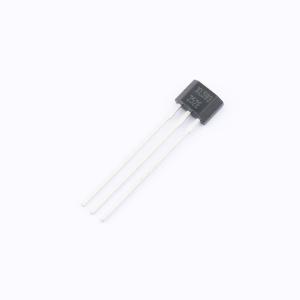

温馨提醒：图片仅供参考，商品以实物为准
XL593
线性霍尔传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 线性。工作温度-40-125°，工作电压3-8V,灵敏度1.7V/Gs
- 品牌名称
- XLSEMI(芯龙)
- 商品型号
- XL593
- 商品编号
- C48031626
- 商品封装
- TO-92S-3
- 包装方式
- 袋装
- 商品毛重
- 0.123克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性霍尔传感器 | |
| 磁场范围 | - | |
| 灵敏度 | 1.7mV/Gs | |
| 灵敏度温漂 | - | |
| 线性度 | ±5% |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~8V | |
| 工作电流 | 6.5mA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 内置霍尔阵列 |
商品概述
XL593是一款专为宽电压和宽温度范围优化设计的线性霍尔传感器。其输出电压与电源电压成比例变化，并随感应的磁场强度成正比例变化。在无磁场时，零点输出电压默认为电源电压的一半。该芯片的典型工作电压为5.0V，极限耐压可达50V，灵敏度典型值为1.7mV/Gs，工作温度范围为-40℃~125℃。它广泛应用于消费及工业控制等领域。XL593内部集成了高精度电流源、温度补偿模块、霍尔阵列、放大器和驱动模块等电路，在全温度范围内具有较高的线性度和较强的抗电磁干扰能力。
商品特性
- 宽工作电压范围：3V~8V
- 低噪声输出，无需外部电容滤波
- 线性度±5%
- 温度等级1级：-40℃至125℃的环境工作温度范围
- 器件HBM ESD分类等级Class3B
- TO92S-3封装
应用领域
- 电位控制
- 精准的位置检测
- 游戏手柄
- 流量计
