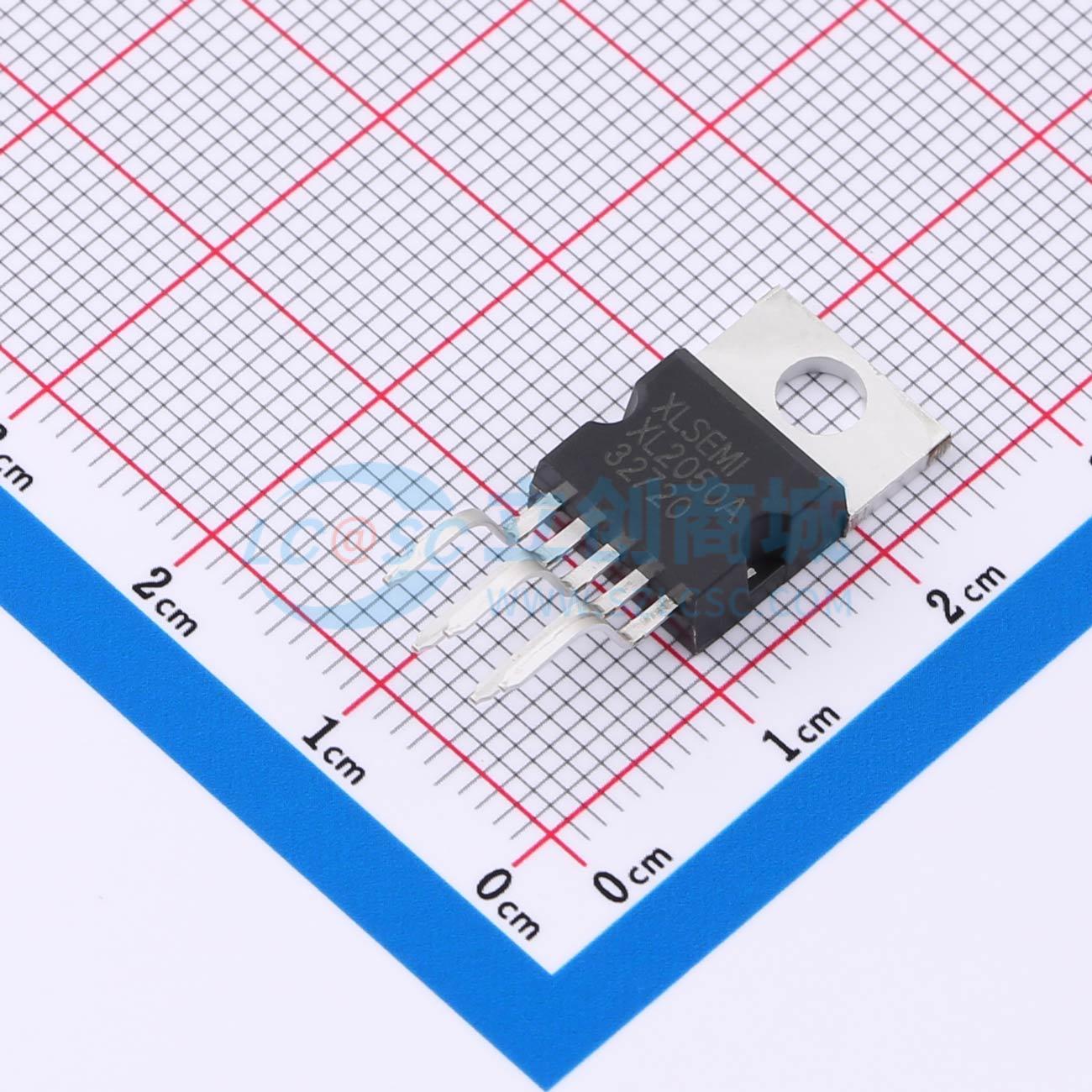

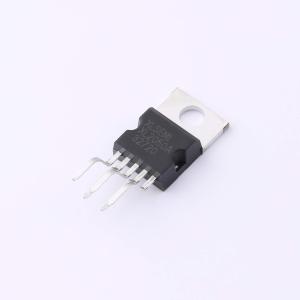

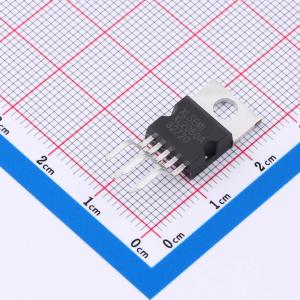

XL2050A
35W 5A 60V高电压大功率音频功率放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AB类功率放大器，功率30W
- 品牌名称
- XLSEMI(芯龙)
- 商品型号
- XL2050A
- 商品编号
- C48031600
- 商品封装
- TO-220B-5L
- 包装方式
- 管装
- 商品毛重
- 2.597克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 35Wx1@8Ω | |
| 总谐波失真+噪声(THD+N) | 0.015% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 30mA | |
| 电源纹波抑制比(PSRR) | 95dB；83dB | |
| 功能特性 | 过压保护 | |
| 工作电压 | 16V~60V；-30V~-8V；8V~30V |
商品概述
XL2050A是一款AB类单通道音频功率放大器，专为高电压、大功率、高效率优化设计。该器件具有极低的静态电流，可最大限度地降低系统功耗。其高效的高压设计实现了出色的音频性能，在35W输出功率下最大限度地提高了音频信号的保真度。该器件内置过功率保护、限流保护、输出过压保护、输出短路保护、热关断保护功能，极大地提高了芯片的可靠性、易用性和稳定性。在输入电压为±25V、负载阻抗为4Ω或8Ω的情况下，输出功率可达20W（总谐波失真为0.015%）；在输入电压为±30V、负载阻抗为4Ω或8Ω的情况下，输出功率可达35W（总谐波失真为1%）。其高度集成的方案能够缩小印制电路板空间，同时将外部元器件数量减至最少。
商品特性
- 输入电压范围：16V~60V
- 输出电流能力可达5A以上
- 输出功率可达35W以上
- 内置输出过功率保护功能
- 内置输出短路保护功能
- 内置输出过压保护功能
- 内置限流保护功能
- 内置热关断保护功能
- 低静态电流：30mA
- 低失真：0.015%（1kHz，20W）
- 开环增益可达90dB以上
- 94dB纹波抑制比
- TO220B-5L封装
应用领域
- 车载音频功放
- 舞台音响
- 多媒体音箱
- 开放式移动音响系统
