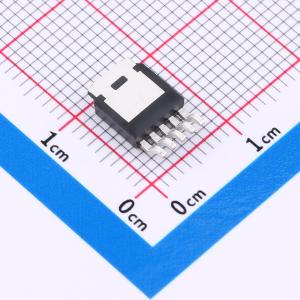

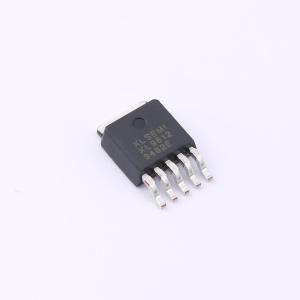

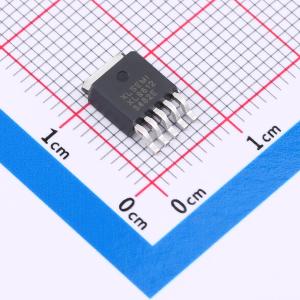

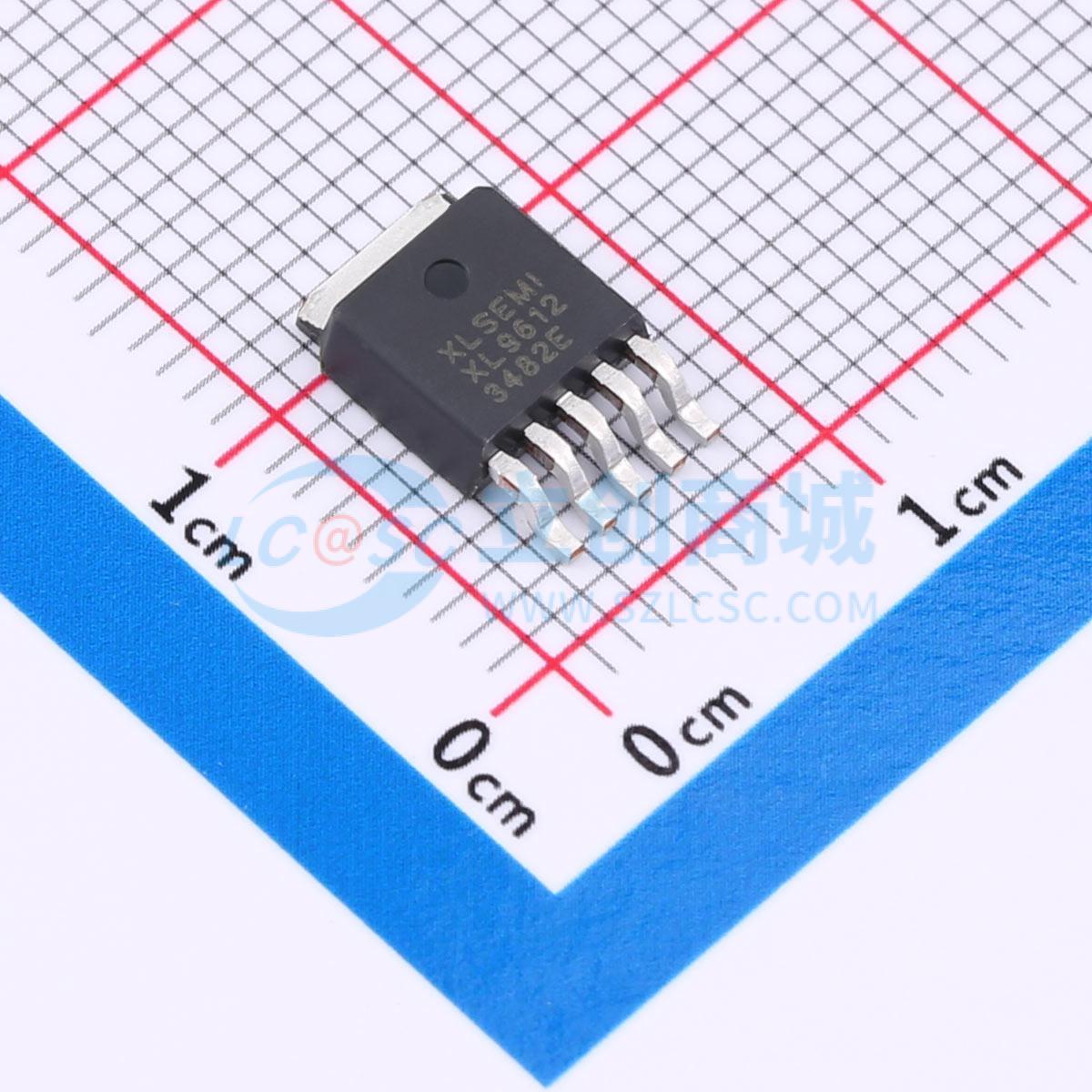

XL9612
1.5A 150KHz 90V 同步整流降压型 LED 恒流驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 同步降压恒流，内置，输入5-90V，输出可调，1.5A，150KHz
- 品牌名称
- XLSEMI(芯龙)
- 商品型号
- XL9612
- 商品编号
- C48031596
- 商品封装
- TO-252-5L
- 包装方式
- 编带
- 商品毛重
- 0.394克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 5V~72V | |
| 开关频率 | 150kHz | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 过温保护(OTP)；短路保护(SCP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
XL9612是一款高效率的同步整流降压恒流型LED驱动器，具有恒定的150KHz开关频率，输出电流能力高达1.5A。它支持5V~72V的宽输入电压范围，并支持最大100%占空比输出。芯片内置的环路补偿模块有效减少了系统所需元器件数量，有助于降低整个电源系统的成本并节省印制电路板空间。此外，该芯片还内置了热关断保护和输出限流保护功能。
商品特性
- 推荐工作电压：5V~72V
- 输出电流采样电压：0.22V
- 输出可驱动1~14串LED
- 电流采样电压精度：±3%
- 恒定150KHz开关频率
- 最大1.5A开关电流
- 内置功率MOSFET
- 效率高达93%以上
- 输出功率高达15W
- 出色的线性调整率与负载调整率
- 内置热关断保护功能
- 内置限流保护功能
- 工作温度范围：-40°C至125°C
- 器件HBM ESD分类等级：Class3B
- 封装形式：TO252-5L
应用领域
- 降压恒流驱动
- LED背光驱动
- 通用LED照明
