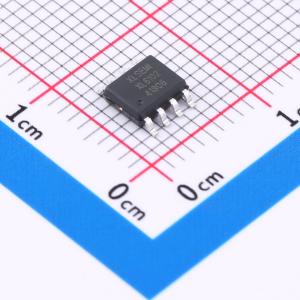

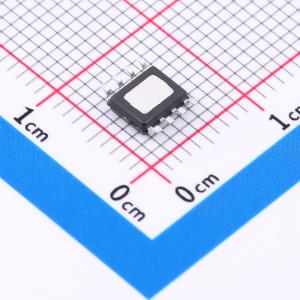

温馨提醒：图片仅供参考，商品以实物为准
XL6102
1A 1.2MHz 30V 内置 SBD 的升压型恒流 LED 驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 升压恒流，内置，输入2.5-25V,输出1-8串LED,1A，1.2MHz
- 品牌名称
- XLSEMI(芯龙)
- 商品型号
- XL6102
- 商品编号
- C48031582
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.128克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.5V~25V | |
| 开关频率 | 1.2MHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | LED开路保护；过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 升压；SEPIC | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
XL6102是一款内置高频功率晶体管和肖特基二极管的高效率升压型恒流LED驱动器，支持2.5V~25V的输入电压范围，提供高精度恒流输出以驱动LED。芯片采用1.2MHz的固定开关频率，并内置频率补偿电路，允许使用小型且经济的外部元器件，从而降低整个电源系统的成本并节省印制电路板空间。其200mV的低反馈电压显著降低了外部采样电阻的功耗。EN引脚同时支持TTL电平开关机功能和PWM亮度调节功能，PWM信号占空比可在0~100%之间连续调节。该器件适用于要求极低静态电流和超小尺寸的应用场景。
商品特性
- 输入电压范围：2.5V~25V
- 可驱动1~8串LED
- 关机电流：3uA
- 恒定开关频率1.2MHz
- 最大1A开关电流
- 内置高频功率晶体管
- 内置肖特基二极管
- 效率88%以上
- 出色的线性与负载调整率
- EN引脚支持PWM亮度调节功能
- EN引脚提供TTL开关机功能
- 支持升压或SEPIC拓扑结构
- 内置LED开路保护功能
- 内置热关断保护功能
- 器件HBM ESD分类等级Class3A
- 采用SOP8-EP封装
应用领域
- 屏背光LED驱动
- 可穿戴便携式电子设备
- 数码相机
- PDA及其他手持设备
- 辅助显示器
