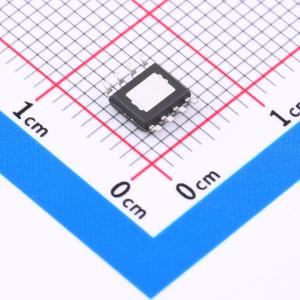

温馨提醒：图片仅供参考，商品以实物为准
XL9503
200KHz 50V 3A开关电流同步降压型LED恒流驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 同步降压恒流，内置，输入5-45V，输出可调，3A，200KHz
- 品牌名称
- XLSEMI(芯龙)
- 商品型号
- XL9503
- 商品编号
- C48031586
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.123克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 5V~45V | |
| 开关频率 | 200kHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 过温保护(OTP)；短路保护(SCP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 4% |
商品概述
一款高效率的同步降压恒流型LED驱动器，具有恒定的200KHz开关频率，输出电流能力高达3A。支持5V~45V的宽输入操作电压范围，同时支持最大占空比100%输出。芯片内置环路补偿模块，有效减少系统元器件数量，降低整个电源系统成本并减小印制电路板的空间。芯片内置热关断保护功能和输出限流保护功能。
商品特性
- 输入电压范围：5V~45V
- 0.23V输出电流采样电压
- 输出可驱动1~10串LED
- 电流采样电压精度±4%
- 恒定200KHz开关频率
- 最大3A开关电流
- 内置功率MOSFET
- 效率高达95%以上
- 输出功率高达15W
- 最大占空比100%
- 出色的线性与负载调整率
- 内置热关断保护功能
- 内置限流保护功能
应用领域
- 降压恒流驱动
- LED背光驱动
- 通用LED照明
