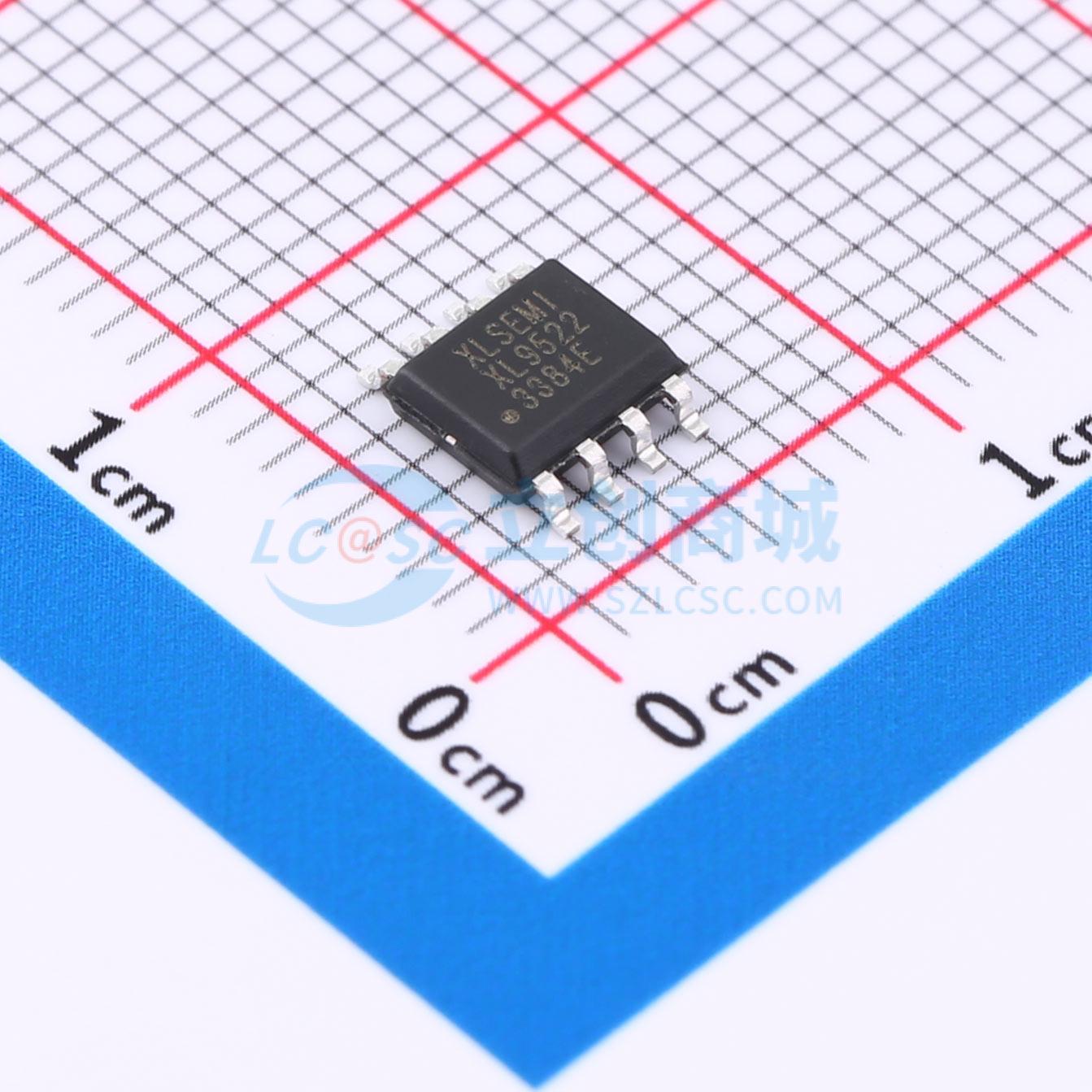

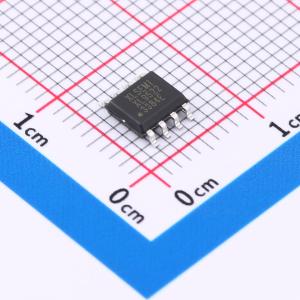

XL9522
2.0A 150KHz 50V同步整流降压型LED恒流驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 同步降压恒流，内置，输入5-45V，输出可调，2A，150KHz
- 品牌名称
- XLSEMI(芯龙)
- 商品型号
- XL9522
- 商品编号
- C48031593
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.124克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 5V~45V | |
| 开关频率 | 150kHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | 过温保护(OTP)；短路保护(SCP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 4% |
商品概述
XL9522是一款高效率的同步整流降压恒流型LED驱动器，具有恒定的150KHz开关频率，输出电流能力高达2A。它支持5V~45V的宽输入操作电压范围，同时支持最大90%占空比输出。芯片内置环路补偿模块，有效减少系统元器件数量，降低整个电源系统成本并减小印制电路板的空间。该芯片还内置热关断保护功能和输出限流保护功能。
商品特性
- 推荐工作电压：5V~45V
- 0.23V输出电流采样电压
- 输出可驱动1~9串LED
- 电流采样电压精度 ±4%
- 恒定150KHz开关频率
- 最大2A开关电流
- 内置功率MOSFET
- 效率高达94%以上
- 输出功率高达10W
- 出色的线性调整率与负载调整率
- EN引脚TTL开关机功能
- 内置热关断保护功能
- 内置限流保护功能
- 温度等级1级：-40℃至125℃的环境工作温度范围
- 器件HBM ESD分类等级Class3A
- SOP8封装
应用领域
- 降压恒流驱动
- 显示器LED背光
- 通用LED照明
