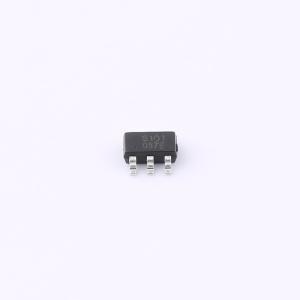

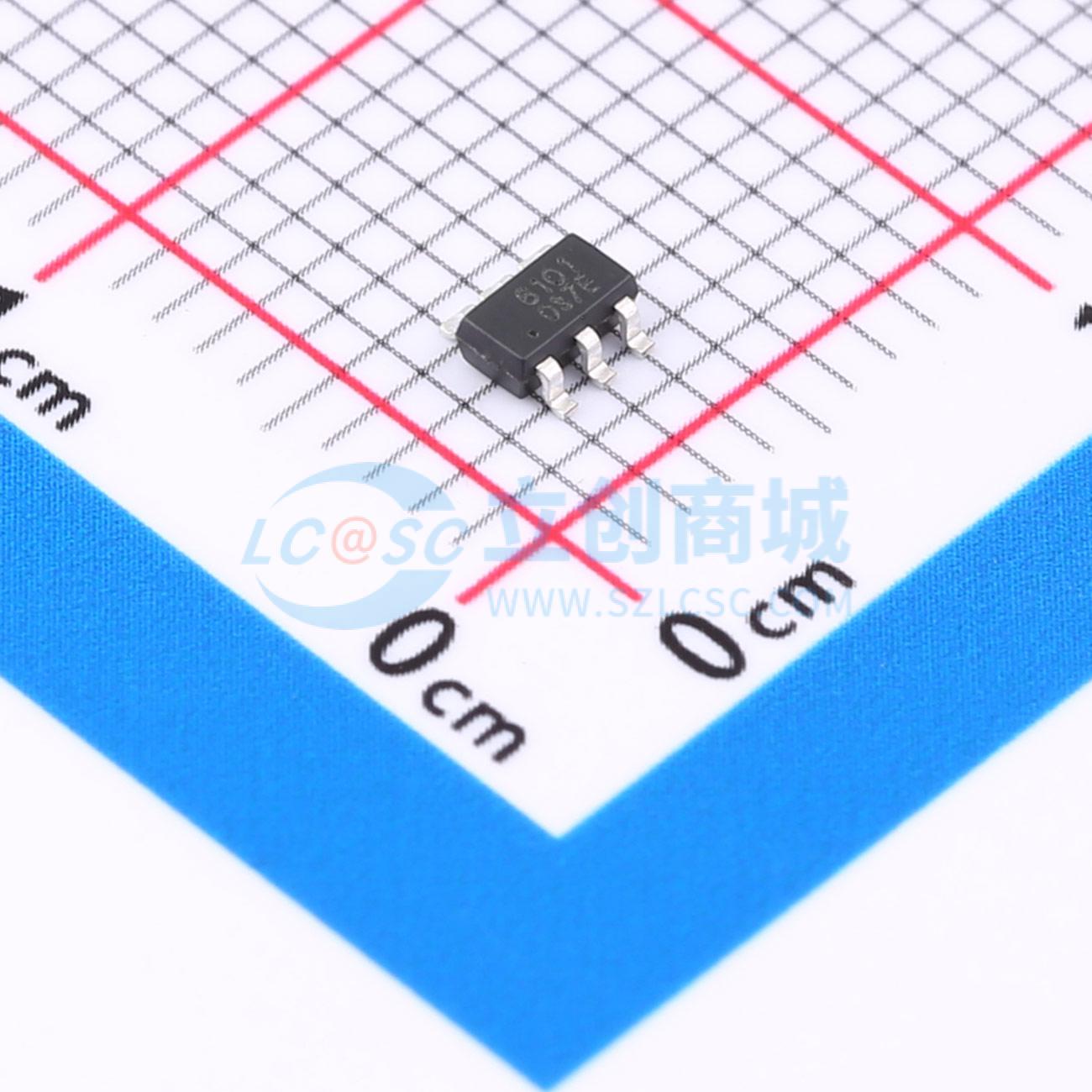

XL6101
500mA 1.2MHz 36V 内置SBD的升压型恒流LED驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 升压恒流，内置，输入2.5-20V,输出1-10串LED,0.5A，1.2MHz
- 品牌名称
- XLSEMI(芯龙)
- 商品型号
- XL6101
- 商品编号
- C48031581
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.5V~20V | |
| 开关频率 | 1.2MHz | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | LED开路保护；过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
该器件是一款内置高频功率晶体管和肖特基二极管的高效率升压型恒流LED驱动器，支持2.5V~20V的输入电压范围，提供高精度恒流输出以驱动LED。其恒定开关频率为1.2MHz，并内置频率补偿电路，允许使用小型外部元器件，从而降低系统成本和节省印制电路板空间。200mV的低反馈电压显著降低了外部采样电阻的功耗。EN引脚同时支持TTL开关机功能和PWM亮度调节功能，支持0~100%占空比的PWM信号连续调节。适用于要求极低静态电流和超小尺寸的应用。
商品特性
- 输入电压范围：2.5V~20V
- 可驱动1至10串LED
- 关机电流：3uA
- 恒定开关频率1.2MHz
- 最大500mA开关电流
- 内置高频功率晶体管
- 内置肖特基二极管
- 效率高达85%
- 出色的线性与负载调整率
- EN引脚支持PWM亮度调节功能
- EN引脚提供TTL开关机功能
- 内置LED开路保护功能
- 内置热关断保护功能
- 器件HBM ESD分类等级Class3A
- SOT23-6封装
应用领域
- 屏背光LED驱动
- 可穿戴便携式电子设备
- 数码相机
- PDA及其他手持设备
- 辅助显示器
