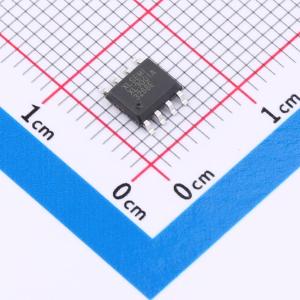

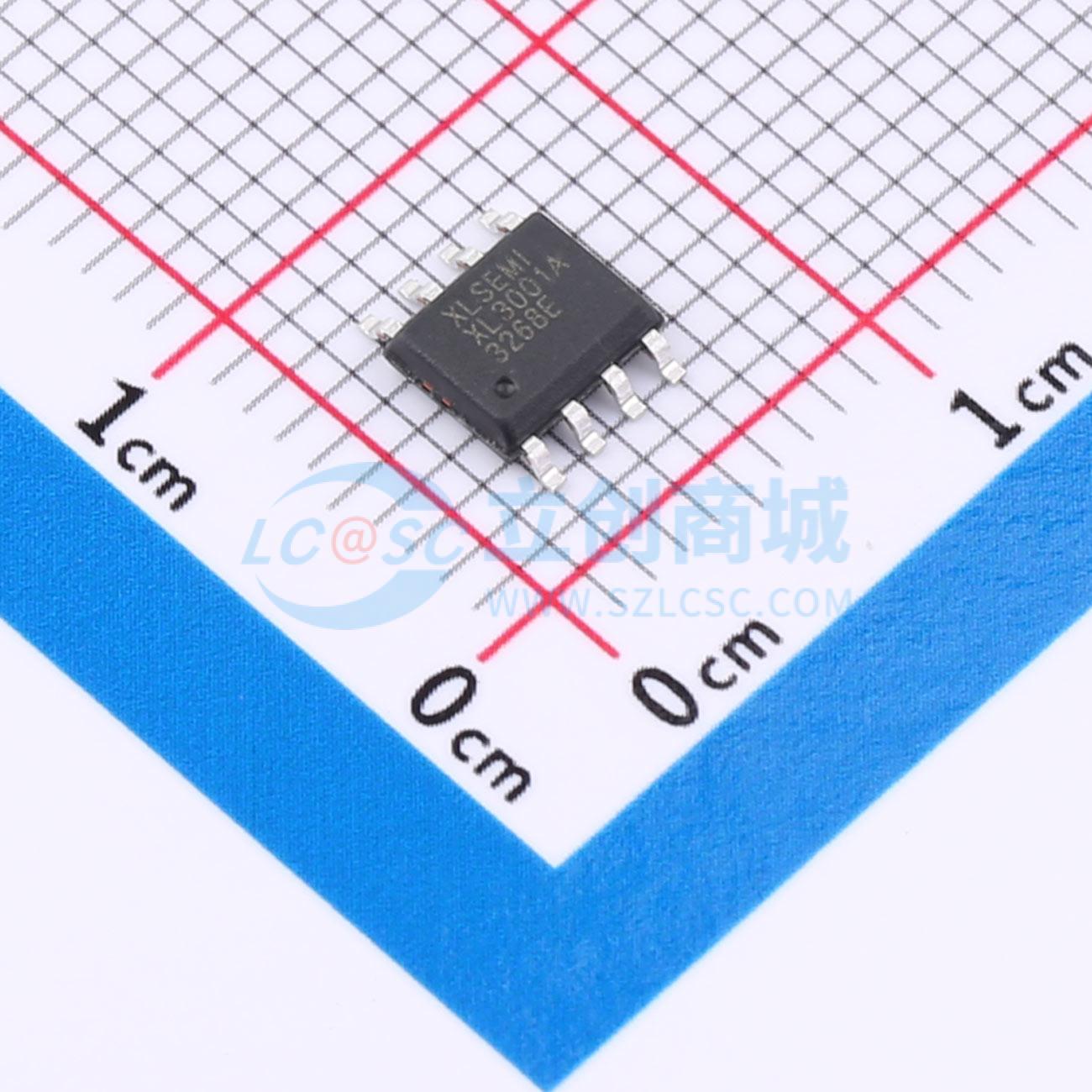

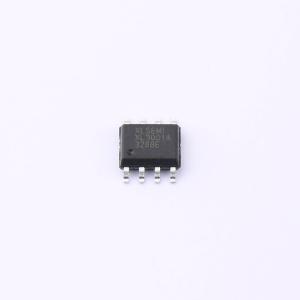

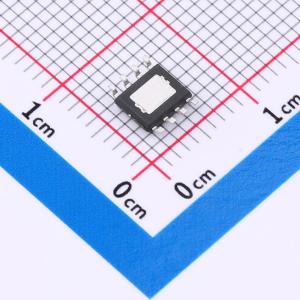

XL3001A
220KHz 50V 3A开关电流降压型LED恒流驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 降压恒流，内置，输入8-45V，输出0.21-33V，3A，220KHz
- 品牌名称
- XLSEMI(芯龙)
- 商品型号
- XL3001A
- 商品编号
- C48031579
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.116克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 8V~45V | |
| 开关频率 | 220kHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 过温保护(OTP)；短路保护(SCP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
XL3001A是一款高效率的降压恒流型LED驱动器，具有恒定的220KHz开关频率，输出电流能力高达3A。该器件支持8V~45V的宽输入电压范围，并支持最大100%占空比输出。其内置的环路补偿模块有助于减少系统所需的外部元器件数量，从而降低整体电源系统成本并节省印刷电路板空间。此外，该芯片还集成了热关断保护和输出限流保护功能。
商品特性
- 输入电压范围：8V~45V
- 输出电流采样电压：0.21V
- 可驱动1至10串1W LED
- 电流采样电压精度：±3%
- 恒定开关频率：220KHz
- 最大开关电流：3A
- 内置功率MOSFET
- 效率高达97%以上
- 最大输出功率：12W
- 最大占空比：100%
- 出色的线性与负载调整率
- 内置热关断保护功能
- 内置限流保护功能
- 工作温度范围：-40℃至125℃
- 器件HBM ESD等级：Class 3A
- 封装：SOP8-EP
应用领域
- 降压恒流驱动
- LED背光驱动
- 通用LED照明
