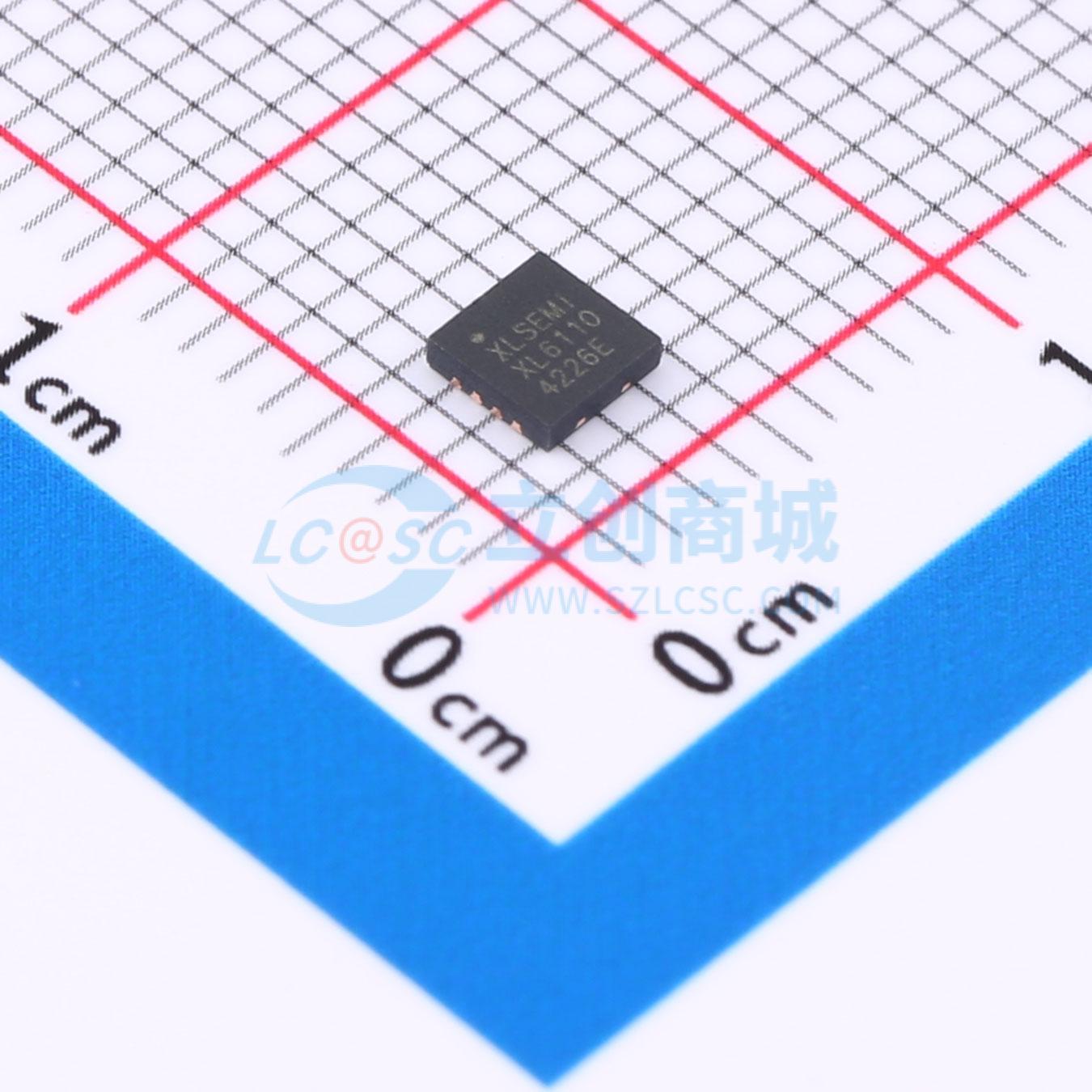

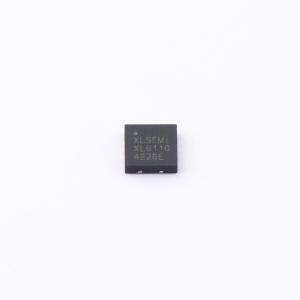

温馨提醒：图片仅供参考，商品以实物为准
XL6110
升压型 1A 2.5V~25V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 升压，内置，输入2.5-25V,输出3V-27V,1A,1.2MHz
- 品牌名称
- XLSEMI(芯龙)
- 商品型号
- XL6110
- 商品编号
- C48031578
- 商品封装
- PDFN-8L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.074克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.5V~25V | |
| 输出电压 | 3V~27V | |
| 输出电流 | 1A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | SEPIC；升压式 | |
| 静态电流(Iq) | 2.3mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护 |
商品概述
XL6110是一款内置高频功率晶体管和肖特基二极管的高效率升压型DC-DC转换器，支持2.5V~25V的输入电压范围。芯片开关频率为1.2MHz，内置频率补偿电路，允许使用价格适宜的小型外部元器件，从而降低整个电源系统的成本并减小印制电路板的空间。通过外部分压电阻器设定输出电压值，其410mV的低反馈电压显著减少了外部采样电阻的功耗。EN引脚支持TTL开关机功能，并内置输出过压保护及热关断保护功能。该器件适用于对静态电流和尺寸有严格要求的应用。
商品特性
- 输入电压范围：2.5V~25V
- 输出电压范围：3V~27V
- 关机电流：3μA
- 恒定开关频率1.2MHz
- 最大1A开关电流
- 内置高频功率晶体管
- 内置肖特基二极管
- 效率89%以上
- 出色的线性与负载调整率
- EN引脚提供TTL开关机功能
- 支持升压或SEPIC拓扑结构
- 内置输出过压保护功能
- 内置热关断保护功能
- 器件HBM ESD分类等级Class 3A
- 采用DFN3×3-8封装
应用领域
- 面板电源
- GPS接收器
- DSL调制解调器
- 可穿戴便携式电子设备
