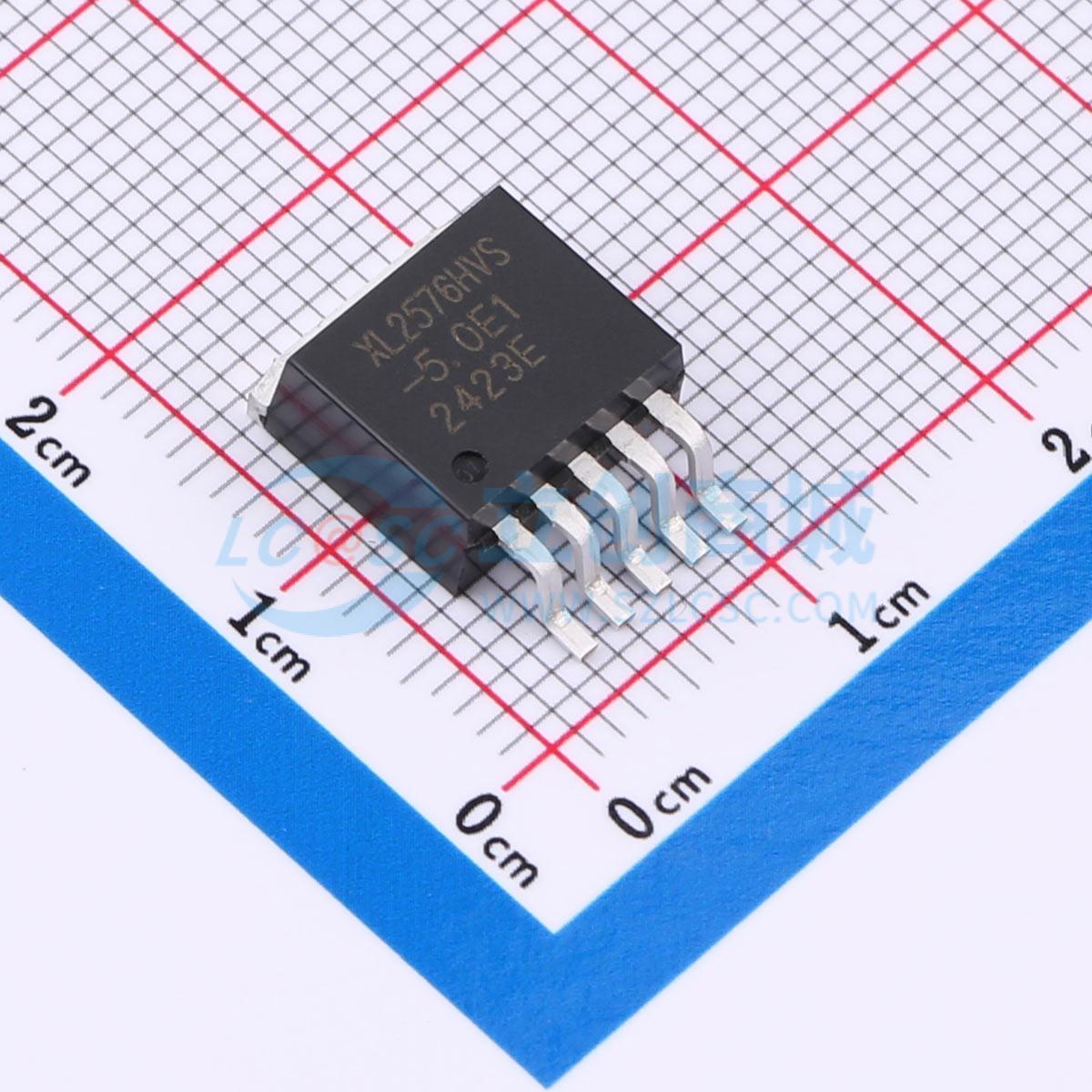

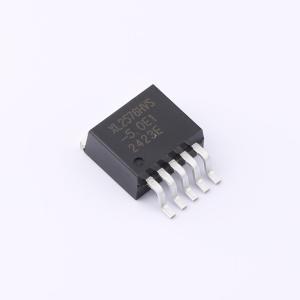

XL2576HVS-5.0E1
降压型 3A 4.5V~50V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 降压，内置，输入4.5-50V,输出5.0V，3A,52KHz
- 品牌名称
- XLSEMI(芯龙)
- 商品型号
- XL2576HVS-5.0E1
- 商品编号
- C48031573
- 商品封装
- TO-263-5L
- 包装方式
- 编带
- 商品毛重
- 1.652克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~50V | |
| 输出电压 | 5V | |
| 输出电流 | 3A | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.3mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 过流保护 |
商品概述
这是一款高电压、高效率的降压型DC-DC开关转换器，采用恒定的52KHz开关频率，输出电流能力高达3A。它支持4.5V~50V的宽输入电压范围，并提供高达90%的最大占空比输出。芯片内部集成了环路补偿模块，有助于减少外部元器件数量，从而降低系统成本和节省电路板空间。该器件提供可调输出电压版本以及5.0V和12V固定输出电压版本，并内置了输出限流保护等功能。
商品特性
- 推荐工作电压：4.5V~50V
- 提供可调、5.0V、12V输出电压版本
- 输出电压范围：1.23V~45V
- 最大占空比90%
- 反馈基准电压精度 ±1.5%
- 恒定52KHz开关频率
- 最大3A开关电流
- 内置高压功率晶体管
- 效率高达90%以上
- 出色的线性调整率与负载调整率
- EN引脚TTL关机功能
- 内置限流保护功能
- 工作温度范围：-40℃至125℃
- 器件HBM ESD分类等级Class3B
- TO263-5L封装
应用领域
- 汽车电子
- 工业控制
- 通讯设备
- 物联网
