温馨提醒：图片仅供参考，商品以实物为准

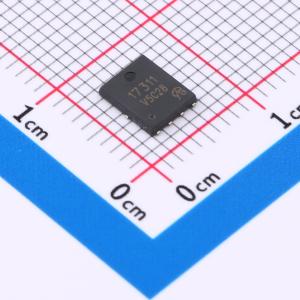

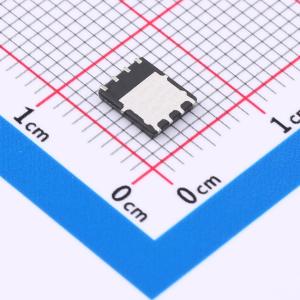

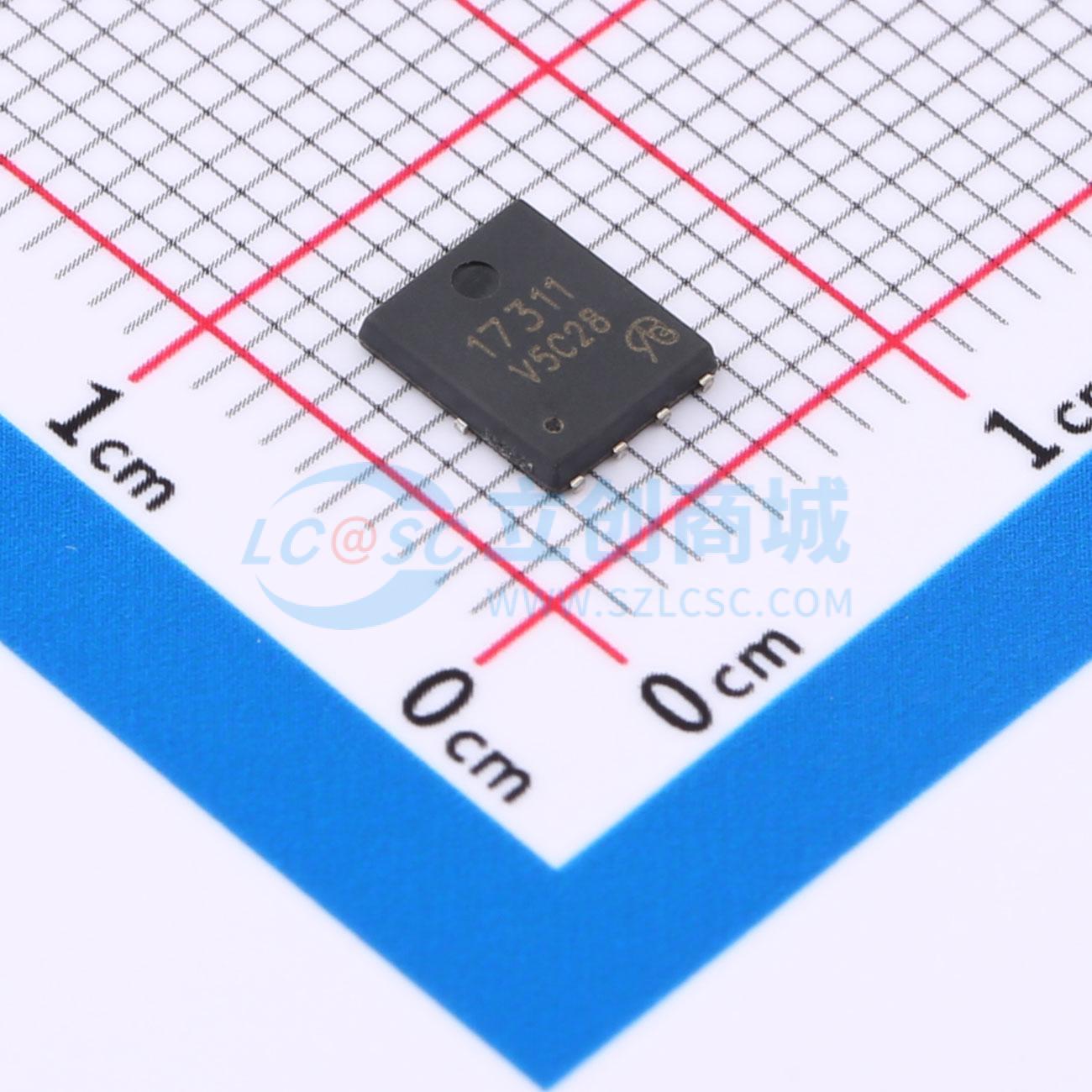

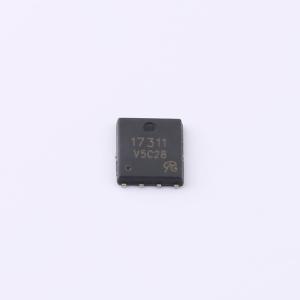

CSD17311Q5-VB
N沟道；电压：30V；电流：160A；导通电阻：1.8(mΩ)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；DFN8(5X6)；N—Channel沟道；30V；160A；RDS(ON)=1.8(mΩ)@VGS=10V；VGS=±20V；Vth=1.7V；采用Trench技术；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- CSD17311Q5-VB
- 商品编号
- C47993910
- 商品封装
- DFN5x6-8
- 包装方式
- 编带
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 160A | |
| 导通电阻(RDS(on)) | 2.5mΩ@4.5V | |
| 耗散功率(Pd) | 3.75W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 83nC@10V | |
| 输入电容(Ciss) | 9.9nF | |
| 反向传输电容(Crss) | 970pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.725nF |
商品特性
- 符合IEC 61249-2-21定义的无卤要求
- 低阈值：2 V（典型值）
- 低输入电容：25 pF
- 快速开关速度：25 ns
- 低输入和输出泄漏电流
- 沟槽功率MOSFET
- 符合RoHS指令2002/95/EC
- N沟道MOSFET
