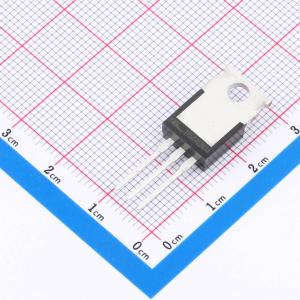

温馨提醒：图片仅供参考，商品以实物为准
IRF9542-VB
P沟道；电压：-100V；电流：-18A；导通电阻：167(mΩ)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；TO220；P—Channel沟道；-100V；-18A；RDS(ON)=167(mΩ)@VGS=10V；VGS=±20V；Vth=-2V；采用Trench技术；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- IRF9542-VB
- 商品编号
- C47993924
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 18A | |
| 导通电阻(RDS(on)) | 178mΩ@4.5V | |
| 耗散功率(Pd) | 1.1W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 100nC@10V | |
| 输入电容(Ciss) | 1.46nF | |
| 反向传输电容(Crss) | 280pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 330pF |
商品特性
- 沟槽功率MOSFET
- 低热阻新封装
- 100%进行栅极电阻（Rg）测试
- 符合RoHS标准
- N沟道MOSFET
