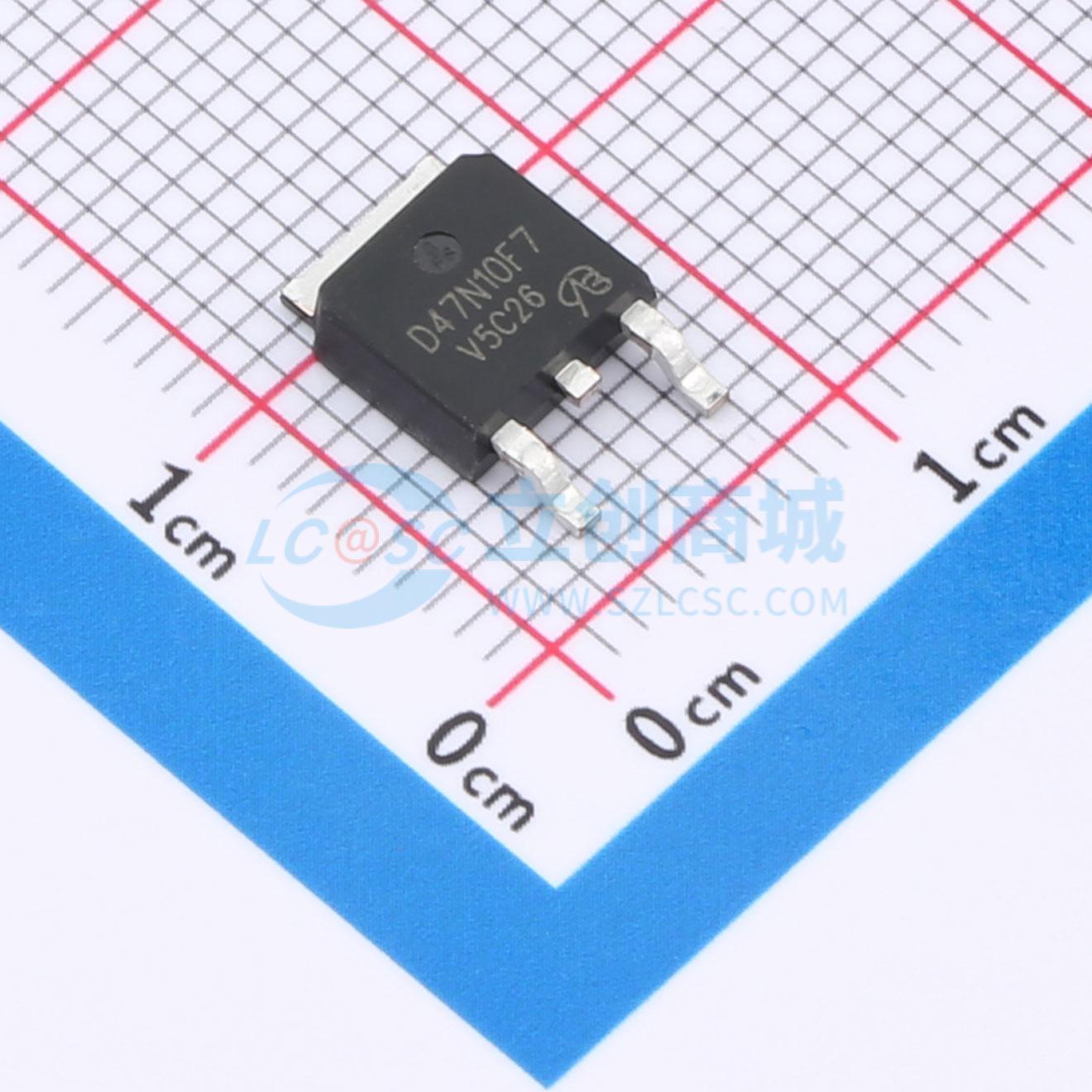

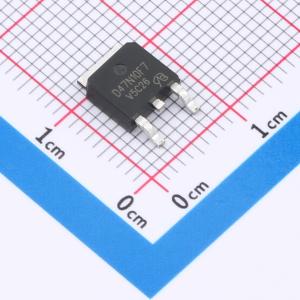

温馨提醒：图片仅供参考，商品以实物为准
STD47N10F7AG-VB
N沟道；电压：100V；电流：35A；导通电阻：21(mΩ)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；TO252；N—Channel沟道；100V；35A；RDS(ON)=21(mΩ)@VGS=10V；VGS=±20V；Vth=1.8V；采用SGT技术；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- STD47N10F7AG-VB
- 商品编号
- C47993920
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.62克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 35A | |
| 导通电阻(RDS(on)) | 21mΩ@10V | |
| 耗散功率(Pd) | 150W | |
| 阈值电压(Vgs(th)) | 4.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 76nC@10V | |
| 输入电容(Ciss) | 3.6nF | |
| 反向传输电容(Crss) | 60pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 246pF |
商品特性
- SGT技术功率MOSFET
- 100% Rq和UIS测试
- 最高结温150°C
- 符合RoHS标准
- 无卤
应用领域
- 电源-不间断电源-交/直流开关电源-照明-同步整流-直流/直流转换器-电机驱动开关-直流/交流逆变器-太阳能微型逆变器-D类音频放大器
