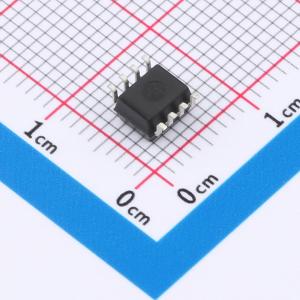

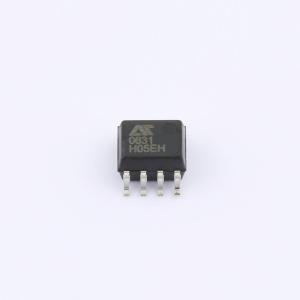

温馨提醒：图片仅供参考，商品以实物为准
AT0631-CuH-S
高速光耦
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AT0631是一款双通道的高速光耦 ，其内部每个通道由一个 850nm 的 AlGaAs 发光二极管和一个集成检测器组成。内置屏蔽，可以保证至少 5000V/µs 的高共模抑制(CMR)能力。广泛应用于：接地回路消除、开关电源、计算机外围接口、数模 ，模数转化中的数字隔离、高速逻辑系统隔离。
- 品牌名称
- AOTE(奥特)
- 商品型号
- AT0631-CuH-S
- 商品编号
- C47355583
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.281616克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 3V~5.5V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 5kV/us | |
| 传输速率 | 10Mbps | |
| CTR-电流传输比 | - | |
| 通道数 | 2 | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟 tpLH | 75ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 75ns | |
| 输入阈值电流(FH) | 15mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 120mW | |
| 输出电压 | 7V | |
| 正向压降(Vf) | 1.35V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA | |
| 功能特性 | - |
商品概述
AT063X系列光耦采用高效光电转换技术与先进封装工艺，提供可靠的输入输出间隔离，支持SOP8封装形式，以适应多样化的应用场景需求。
商品特性
- 输入-输出隔离电压Vios=3750 Vrms
- 高传输比特率：10 MBit/s
- 输出高电平共模瞬态抑制：5 KV/μs
- 爬电距离 >7.0 mm
- 输入-输出绝缘距离 >0.4 mm
- 防潮等级：MSL class 1
- 产品符合ROHS、REACH及HF等环保法规要求
应用领域
- 通信与网络
- 工业自动化与控制
- 电机驱动与能源管理
- 新兴技术领域
