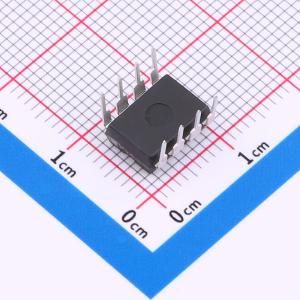

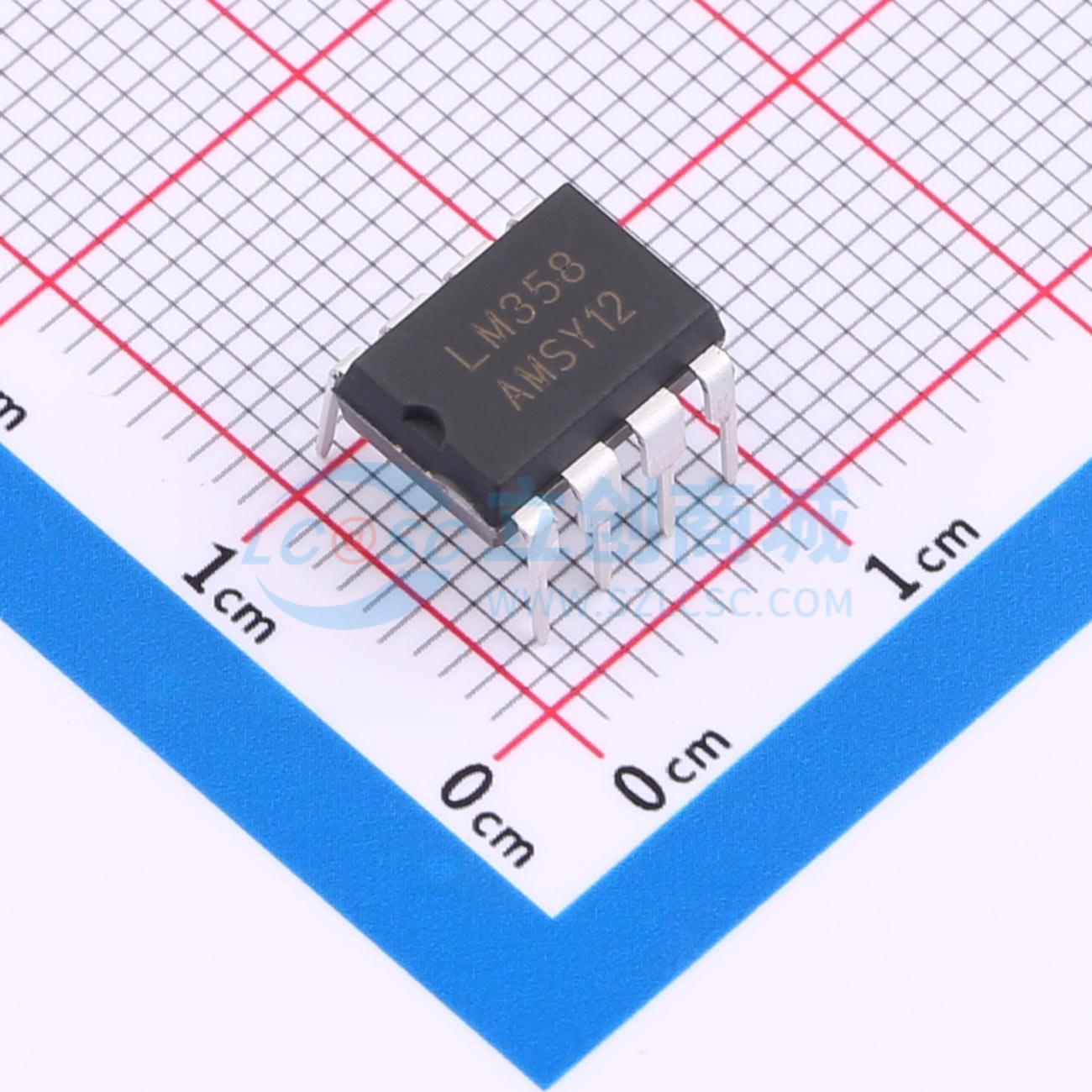

温馨提醒：图片仅供参考，商品以实物为准
LM358-DW
低功耗双运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM358 是一款双路低功耗的差分式运算放大器，可以单电源或双电源供电。LM358 具有较高的开环增益、内部补偿、高共模输入范围和良好的温度稳定性，以及具有输出短路保护的特点。它可以在低至3.0V 或高达32V 的电源电压下工作，共模输入范围包括负向电源，这消除了外部偏置的必要性，输出电压范围也包括负的电源电压。
- 品牌名称
- DOWO(东沃)
- 商品型号
- LM358-DW
- 商品编号
- C47355688
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.85555克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 400V/ms | |
| 输入偏置电流(Ib) | 50nA | |
| 输入失调电流(Ios) | 50nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 500uA | |
| 输出电流 | 60mA | |
| 工作温度 | -20℃~+85℃ | |
| 单电源电压 | 3V~32V | |
| 双电源电压(Vee~Vcc) | 1.5V~16V；-16V~-1.5V | |
| 功能特性 | 内置补偿 |
商品概述
LM358是一款双路低功耗差分运算放大器，支持单电源或双电源供电。它具有高开环增益、内部频率补偿、高共模输入范围和良好的温度稳定性，并具备输出短路保护功能。该器件可在低至3.0 V或高达32 V的电源电压下工作，其共模输入范围包含负电源轨，从而无需外部偏置，输出电压范围也包含负电源轨。它广泛应用于传感器信号放大电路、直流放大模块、音频放大电路以及传统的运算放大器电路中。
商品特性
- 内部频率补偿
- 输出短路保护
- 低功耗：典型值0.5 mA @ VCC = 5 V
- 单电源电压范围：3 V ~ 32 V
- 双电源电压范围：±1.5 V ~ ±16 V
- 单位增益带宽：1.0 MHz
应用领域
- 传感器信号放大器
- 直流增益模块
- 音频放大器
