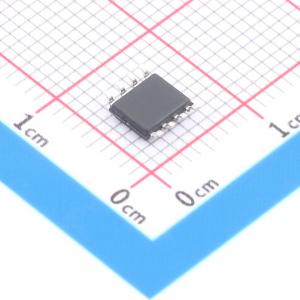

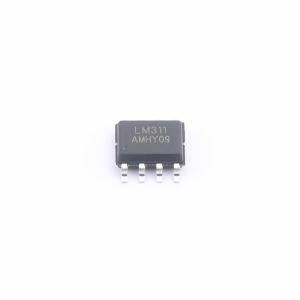

温馨提醒：图片仅供参考，商品以实物为准

LM311-DW

单路比较器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是单高速电压比较器，设计用于在各种电源电压下工作，包括用于运算放大器的 ±15V 电源和用于逻辑系统的 5V 电源。输出电平与大多数 TTL 和 MOS 电路兼容。这些比较器能够驱动灯或继电器，并能在 50mA 电流下切换高达 40V 的电压。所有输入和输出都可以与系统地隔离。输出可以驱动以地、VCC+ 或 VCC- 为参考的负载。具备失调平衡和选通功能，输出可以进行线或连接。如果选通信号为低电平，则无论差分输入如何，输出都处于关断状态。
品牌名称: DOWO(东沃)
商品型号: LM311-DW
商品编号: C47355703
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.14755克(g)

商品参数

商品概述

LM311器件是单路高速电压比较器。这些器件设计用于在宽范围的电源电压下工作，包括用于运算放大器的±15V电源和用于逻辑系统的5V电源。输出电平与大多数TTL和MOS电路兼容。这些比较器能够驱动灯或继电器，并在50mA下切换高达40V的电压。所有输入和输出均可与系统地隔离。输出可以驱动参考地、VCC+或VCC-的负载。提供失调平衡和选通功能，输出可以线或连接。如果选通为低电平，则无论差分输入如何，输出都处于关断状态。

商品特性

快速响应时间：165ns
选通功能
最大输入偏置电流：300nA
最大输入失调电流：70nA
可在单5V电源下工作
提供Q-Temp汽车级版本
高可靠性汽车应用
配置控制和打印支持
符合汽车标准认证

应用领域

桌面电脑
车身控制模块
白色家电
楼宇自动化
振荡器
峰值检测器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	比较器
	比较器数	单路
	输入失调电压(Vos)	2mV
	输入偏置电流(Ib)	100nA
	输出类型	开集
	输出模式	TTL
	工作温度	-20℃~+85℃

	属性	参数值
	最大电源宽度(Vdd-Vss)	36V
	单电源	3.5V~30V
	双电源(Vee ~ Vcc)	-15V~-1.75V；1.75V~15V
	输入失调电流(Ios)	6nA
	响应时间(tr)	165ns
	功能特性	使能/关断功能
