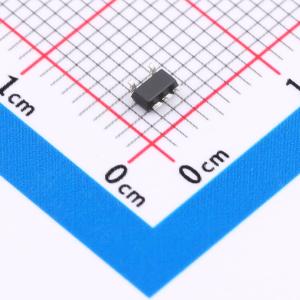

TP4054-DW

线性锂离子电池充电器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TP4054是一款可以对单节可充电锂电池进行恒流充电/恒压充电的线性充电器，其小巧的SOT封装形式与较少的外部元件数目使得TP4054成为便携式应用的理想选择，适用于USB电源和适配器电源。
品牌名称: DOWO(东沃)
商品型号: TP4054-DW
商品编号: C47355710
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.0389克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	0V电池充电	不支持
	静态电流(Iq)	50uA
	均衡电流	-
	接口类型	-
	功能特性	恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；过压保护；欠压锁定；涓流充电

商品概述

TP4054是一款支持恒流与恒压充电的单节可充电锂电池线性充电器。其紧凑的SOT封装和较少的外部元件需求，使其成为便携式应用的理想选择，适用于USB电源和适配器供电。该器件内部集成了MOSFET结构和防倒灌电路，因此无需外部检测电阻和隔离二极管。其热反馈机制可调节充电电流，以在高功率工作或高温环境下限制芯片温度。充电电压固定为4.2V，充电电流可通过外部电阻设定。当充电电流降至设定值的1/10时，充电过程自动终止。当输入电源被移除时，器件自动进入低电流待机状态，此时电池漏电流低于2μA。它也可被设置为关断模式，将供电电流降至50μA。

商品特性

可编程充电电流高达800mA
无需外部MOSFET、检测电阻或隔离二极管
恒定电流/恒定电压操作，并具备热调节功能
可通过USB端口为锂离子电池充电
预设充电电压为4.2V，精度达1%
提供充电状态输出引脚
支持C/10充电终止
支持自动再充电
涓流充电阈值电压为2.8V
具备电池反接保护功能
具备电源反接保护功能
封装形式：SOT 23-5

应用领域

蓝牙应用
锂电充电器
便携式设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.3V~6.5V
	最大充电电流	800mA
	充电饱和电压	4.2V
	放电截止电压	-
	电池类型	锂电池
	电池节数	1
