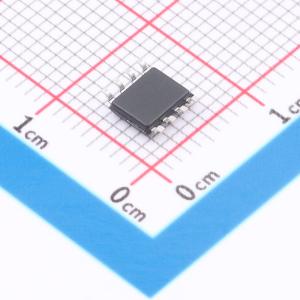

DS1302-DW

涓流充电计时芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DS1302涓流充电计时芯片包含一个实时时钟/日历和31字节的静态RAM，通过简单的串行接口与微处理器通讯。这个实时时钟/日历提供年月日、时分秒信息，对于少于31天的月份月末会自动调整，还有闰年校正。由于有一个AM/PM指示器，时钟可以工作在12小时制或者24小时制。
品牌名称: DOWO(东沃)
商品型号: DS1302-DW
商品编号: C47355704
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.271046克(g)

商品参数

商品概述

DS1302是一款涓流充电计时芯片，集成了实时时钟/日历和31字节的静态RAM，通过简单的串行接口与微处理器通信。该实时时钟/日历提供年、月、日、时、分、秒和星期信息，具备少于31天的月份自动调整和闰年校正功能。时钟可配置为12小时制（带AM/PM指示）或24小时制。该器件还具备双电源管脚（主电源和备用电源）、可编程涓流充电器以及一个额外的7字节暂存器。它采用SOP-8封装。

商品特性

实时时钟可计算年、月、日、时、分、秒、星期直至2100年，并具备闰年调节功能。
包含31×8位通用暂存RAM。
串行输入/输出接口，最大限度减少管脚数量。
2.0V至5.5V宽工作电压范围。
在2.0V时工作电流小于300nA。
支持单字节或多字节（脉冲串模式）数据传输，用于读写时钟或RAM数据。
提供8管脚DIP封装或可选的8管脚表面贴装SOP封装。
简单的3线接口。
与TTL兼容（VCC = 5V时）。
工作温度范围：-20℃ to +85℃。
与DS1202兼容。

应用领域

电话
传真
便携式仪器
仪器仪表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	实时时钟(RTC)
	接口类型	三线接口
	晶振类型	外置
	闹钟输出	-
	工作电流	300nA

	属性	参数值
	工作电压	2V~5.5V
	静态电流(Iq)	1nA
	工作温度	-20℃~+85℃
	功能特性	备份电源管理与电池充电；片内SRAM/NVRAM
